Acopladores para barras de armado

Acopladores para barras de armado

Acopladores MBT

Los acopladores MBT no necesitan preparación del extremo de la barra para realizar roscas ni rotación de la barra para efectuar la instalación. Las barras se sujetan en el interior del acoplador por medio de dos caballetes acanalados. A medida que los pernos de cerradura son apretados hasta un par de apriete predeterminado, quedan incrustados en la barra. Al mismo tiempo, los caballetes acanalados inmovilizan la barra y la estructura del acoplador. La instalación se habrá completado cuando las cabezas de todos los pernos queden fijas. Los pernos de cerradura de tamaños entre 10 y 20 mm se pueden apretar con una llave de trinquete. Para tamaños más grandes se recomienda el uso de un aprietatuercas mecánico. No se deben usar herramientas de impacto. Los acopladores MBT se pueden utilizar para unir barras con medidas imperiales o barras de refuerzo aplanadas o deformadas.

Los acopladores de la serie MBT ET tienen las siguientes aprobaciones:

Certificado de BBA Roads and Bridges Agrément, número 16/5300 y HAPAS 15/H240 (Tamaños 10, 12, 16, 20, 25, 32, 40)
Aprobación de DIBt, número Z-1.5-10. (Tamaños 10 - 28)

Los acopladores MBT han sido sometidos a pruebas con el fin de mostrar su conformidad con los siguientes códigos de diseño: BS5400, BS8110, ACI 318 y DIN 1045 Código alemán.

Nota: No todos los tipos y tamaños de acopladores corresponden a las homologaciones nacionales indicadas. Para obtener detalles de los tipos y tamaños de acopladores pertinentes para cada homologación nacional, consulte el documento de homologación correspondiente, que está disponible previa solicitud.

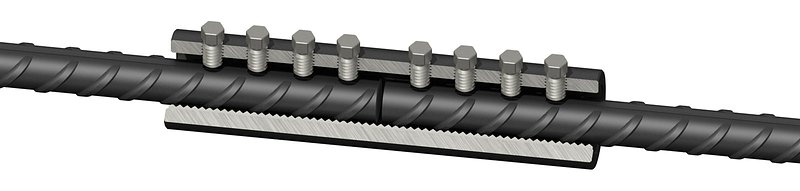

Serie ET

Los acopladores de la serie ET se usan para conectar barras de refuerzo del mismo diámetro. Se usan cuando no se puede rotar ninguna de las barras y están disponibles en tamaños de 10 a 40 mm.

Diámetro de la barra 1012141618
Nº de pieza ET10 ET12 ET14 ET16 ET18
Diámetro de la barra 2022252628
Nº de pieza ET20 ET22 ET25 ET26 ET28
Diámetro de la barra 3032343640
Nº de pieza ET30 ET32 ET34 ET36 ET40

Nota: Es posible fabricar acopladores ET50. Solicite a Ancon la información que precise.

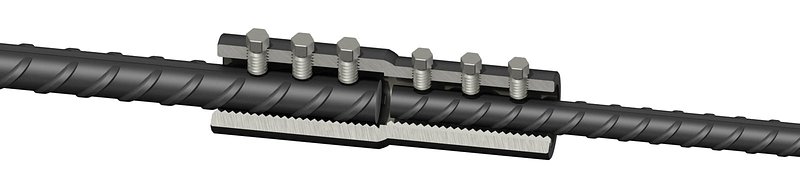

Serie Transition

Los acopladores de la serie MBT Transition conectan barras de refuerzo de diferentes diámetros y son adecuados para aplicaciones en las que no se puede rotar ninguna de las barras. Están disponibles para tamaños de barra de 12 a 40mm.

Diámetro de la barra 16/1216/1420/1220/1625/16
Nº de pieza ET16/12 ET16/14 ET20/12 ET20/16 ET25/16
Diámetro de la barra 25/2028/2028/2228/25
Nº de pieza ET25/20 ET28/20 ET28/22 ET28/25
Diámetro de la barra 32/2032/2532/2840/32
Nº de pieza ET32/20 ET32/25 ET32/28 ET40/32

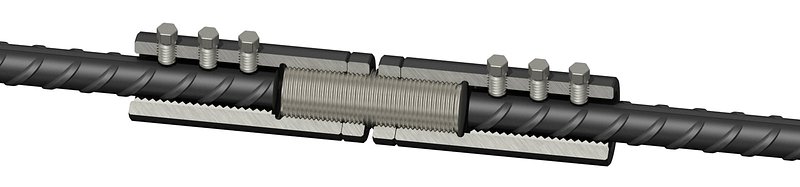

Serie Continuity

El acoplador de continuidad MBT permite ampliar el refuerzo a las juntas de la construcción con hormigón, sin necesidad de taladrar o alterar de forma sustancial el encofrado en los puntos de la construcción donde están ubicadas las juntas.

Están disponibles para tamaños de barra de 12 a 40mm.

Diámetro de la barra 121620253240
Nº de pieza C12 C16 C20 C25 C32 C40

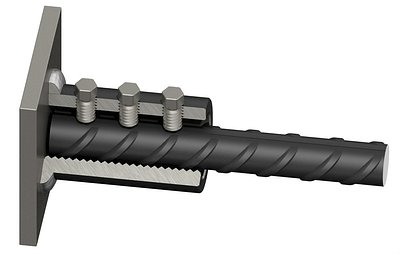

Anclajes de cabeza MBT

Los anclajes de cabeza MBT proporcionan un extremo permanente de hormigón y pueden eliminar la necesidad de barras de gancho y reducir así la congestión.

Diámetro de la barra 1012141618
Nº de pieza ETHA10 ETHA12 ETHA14 ETHA16 ETHA18
Diámetro de la barra 2022252628
Nº de pieza ETHA20 ETHA22 ETHA25 ETHA26 ETHA28
Diámetro de la barra 3032343640
Nº de pieza ETHA30 ETHA32 ETHA34 ETHA36 ETHA40
