Conectores para esfuerzo cortante

Conectores para esfuerzo cortante

Procedimiento de instalación

Los conectores Ancon de dos piezas para esfuerzo cortante eliminan la necesidad de taladrar el encofrado sobre el que se va a instalar, admiten barras de perno de pasador y manguitos sin pegar y tapas en los extremos. La instalación es un proceso rápido y preciso.

Clave el componente de manguito al encofrado procurando que el manguito quede orientado en la dirección de la carga. Asegúrese de no superar el espaciado y la distancia al borde mínimos. La etiqueta impide la entrada de escombro o fragmentos extraños en el manguito y no debe retirarse en este punto del proceso.

Fije el refuerzo local, asegurándose que se mantenga la cubierta correcta para el refuerzo. Vierta el hormigón hasta completar la instalación del componente de manguito.

Cuando el hormigón haya adquirido la dureza suficiente, retire el encofrado. Retire o pinche la etiqueta para dejar al descubierto los orificios para los pernos de pasador. Cuando se utilizan productos Q, la etiqueta debe pincharse sólo lo suficiente para permitir que los pernos entren en el manguito cilíndrico.

Coloque el relleno de juntas comprimible.

Empuje el componente de perno de pasador a través del relleno de la junta hasta insertarlo totalmente en el componente de manguito. Puede ser necesario golpear el componente de perno hasta sobrepasar la perforación que lo mantiene en el manguito e impide que se desplace con la vibración del hormigón.

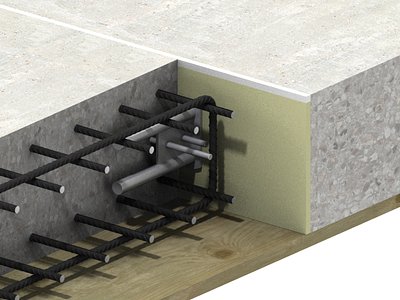

Fije el refuerzo local, asegurándose que se mantenga la cubierta correcta para el refuerzo. Vierta el hormigón hasta completar la instalación del conector Ancon.

Notas

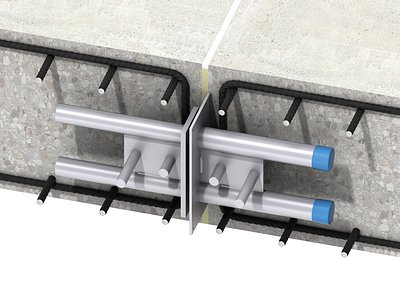

Aunque la instalación de la ilustración corresponde a un modelo Ancon DSD, el procedimiento es el mismo para todos los conectores Ancon.

La instalación puede requerir detalles adicionales donde se necesite más profundidad de hormigón. Será necesaria una fijación más robusta del manguito y pernos, a fin de evitar el desplazamiento durante la colocación del hormigón.
