Sistemas de tirantes

Sistemas de tirantes

Componentes de sistemas

Componentes

Los sistemas de tensión Ancon consisten en una gama de componentes.

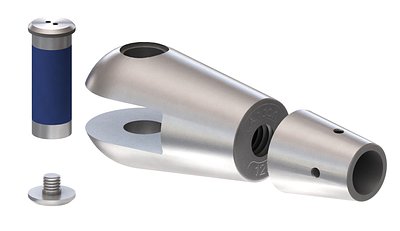

Conectores en horquilla y contratuercas

Los conectores en horquilla Ancon se entregan con una contratuerca que permite conectar limpiamente la barra y el conector y garantizan que la conexión sea segura. La sección roscada interna de la rosca de la contratuerca está retraída para que el extremo roscado de la barra quede oculto una vez finalizada la instalación.

Cada horquilla de acero inoxidable se suministra con dos arandelas transparentes y autoadhesivas PET (de poliéster) para aislar el sistema de la chapa de conexión de diferente material.

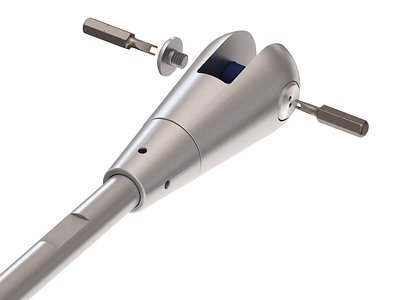

Pasadores

Los pasadores son una construcción de dos partes que, una vez instalados, forman parte de la horquilla. La instalación requiere el uso de una llave de perno doble. Este tipo de fijación, conocido como “Ojos de serpiente”, permite aplicar un par de apriete alto sin dañar el pasador.

Los pasadores de acero inoxidable se suministran con un revestimiento de PTFE (politetrafluoroetileno) alrededor del cilindro para aislar el sistema de la chapa de conexión de diferente material.

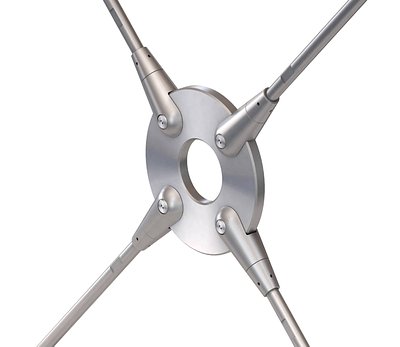

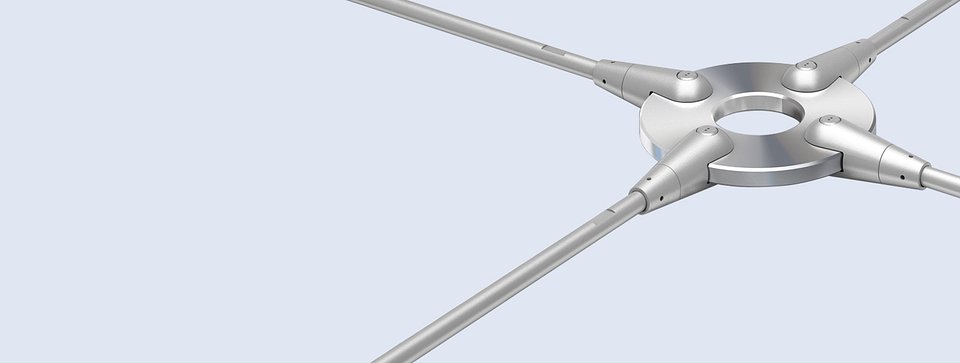

Discos de anclaje

Los discos de anclaje permiten conectar juntas hasta un máximo de ocho barras. Se pueden utilizar como el centro de un soporte cruzado convencional, o cuando sea necesario conectar varias barras en un punto.

Ancon puede diseñar y fabricar chapas de formas especiales para sustituir los discos de anclaje estándar y cumplir con los requisitos estéticos de una aplicación.

Barras de unión

Las barras de unión llevan un extremo roscado a derecha y el otro a izquierda. El cuerpo de la barra lleva una parte plana presionada próxima a cada extremo. La parte plana permite atornillar la barra a los conectores en horquilla y realizar los ajustes necesarios en cualquier momento posterior al montaje. La disponibilidad de cada tamaño de barra se muestra a continuación. Todas las barras se cortan a una tolerancia de ±2 mm de la longitud especificada. Las longitudes máximas de barra que se muestran a continuación están en metros.

Longitudes máximas de barra disponibles – sistema Ancon 500

Tamaño de Rosca81012162024303642
No tratada 3 3 3 7.5 7.5 7.5 7.5 7.5 7.5
Acabado en zinc 3 3 3 6 6 6 6 6 6
Galvanizado 3 3 3 6 6 6 6 6 6
Acero inoxidable 3 3 6 6 6 6 6 6 6

Longitudes máximas de barra disponibles – sistema Ancon 360

Tamaño de Rosca4856
No tratada 7.5 7.5
Acabado en zinc  2.5 2.5
Galvanizado 6 6
Acero inoxidable - -

Nota: Por requerimientos en proyectos especiales, se puede suministrar material más largo que estas longitudes máximas. No dude en ponerse en contacto con Ancon si precisa más información.

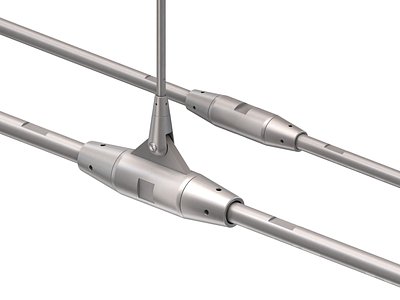

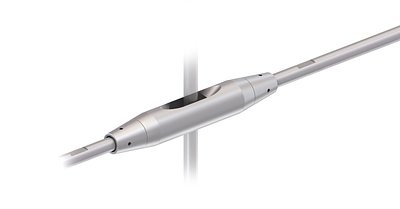

Acopladores

Los acopladores llevan roscas a derecha e izquierda y se usan en aplicaciones que precisan más de una barra entre dos horquillas. Se les puede adaptar un colgador para limitar la desviación de las barras de 16 mm de diámetro o superior.
