Armatures anti-poinçonnement

Armatures anti-poinçonnement

Armatures anti-poinçonnement

Le poids d’une dalle reposant sur un poteau induit des contraintes de cisaillement dans la dalle. Ces contraintes, lorsqu’elles atteignent une certaine ampleur et lorsqu’un ferraillage supplémentaire n’est pas pourvu, peuvent résulter en un ‘poinçonnement’ du poteau à travers la dalle. Un tel poinçonnement peut également se produire dans les semelles de fondation sur lesquelles les poteaux sont assis.

Bien que le poinçonnement puisse être soulagé en augmentant localement l’épaisseur de la dalle à l’aide de poutres en soffite et en élargissant les têtes de poteaux, la construction de dalles minces présente de nombreux avantages. Une distance constante entre planchers permet de réduire la hauteur maximum d’un bâtiment, et d’obtenir des économies de temps et en matériaux considérables.

Ancon Shearfix

Utilisé dans une dalle comme ferraillage complémentaire autour des têtes de poteaux, Ancon Shearfix est la solution idéale aux problèmes de conception et de construction associés au poinçonnement.

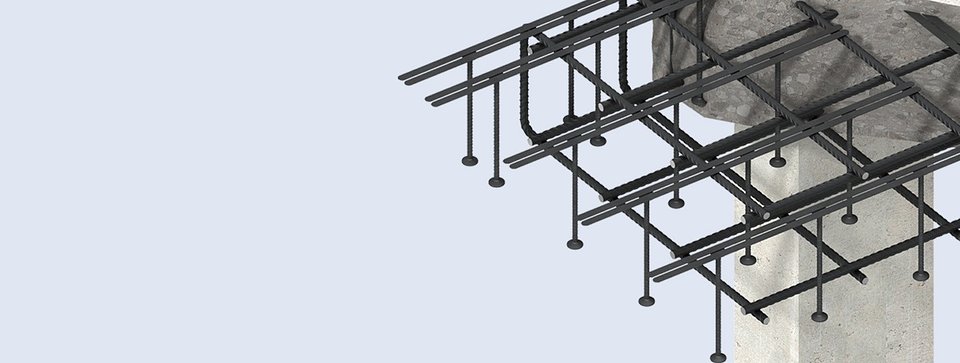

Le système consiste en une série d’haltères en acier soudées à des rails plats, positionnés sur le pourtour des têtes ou pieds de poteaux. Les haltères sont soudées aux rails selon un écartement déterminé par le logiciel de calcul Ancon, ou par une méthode de calcul adaptée.

Shearfix peut être utilisé pour toutes les géometries de poteaux et est facile à mettre en œuvre, soit ‘tête en haut’ soit ‘tête en bas’, selon les préférences de l’utilisateur.
