Données de Conception: Norme BS 8110-1 :1997

Les contraintes de cisaillement sont d’abord vérifiées à un périmètre distant de 1.5d de la face du poteau, où d est l’épaisseur efficace de la dalle. Des vérifications supplémentaires sont effectuées à des intervalles successifs de 0.75d jusqu'à l’obtention d’un périmètre ne nécessitant plus de ferraillage.

La première haltère est positionnée à une distance de 0.5d de la face du poteau, l’écartement entre chaque haltère étant pris à 0.75d, avec une limite supérieure de 500mm. L’écartement maximum entre deux armatures parallèles est de 1.5d.

Lors de l’utilisation du logiciel de calcul Ancon, une vérification pour ferraillage excessif est effectuée. Si le résultat de cette vérification s’avère positif, un avertissement est émis, mentionnant qu’une rupture par poinçonnement est possible et que l’épaisseur de la dalle doit être augmentée.

Deux configurations d’armatures sont disponibles: radiale et orthogonale.

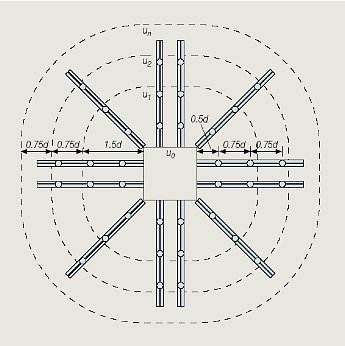

Configuration radiale

Des armatures sont positionnées selon les deux axes principaux sur chaque face du poteau, ainsi que diagonalement à chaque angle; tous les périmètres de calcul sont munis de coins arrondis, et les périmètres des poteaux de section circulaire sont également circulaires. L’écartement entre les haltères d’extrémité des armatures diagonales est maintenu à un maximum de 3d.

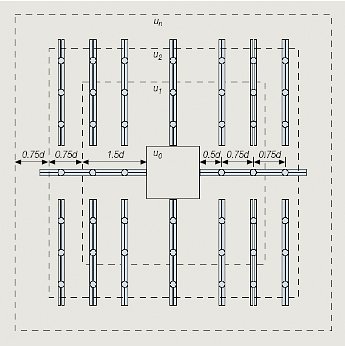

Configuration orthogonale

Des armatures sont positionnées selon les axes principaux sur chaque face du poteau, et des armatures supplémentaires sont positionnées selon l’un des axes principaux en respectant un écartement de 0.75d entre haltères. Tous les périmètres de calcul sont rectangulaires.

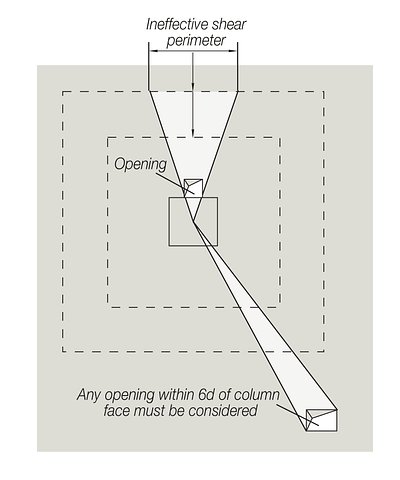

Effet de trémie

Lorsque des réservations ou trémies sont situées à une distance inférieure à 6d des faces du poteau (clause 3.7.7.7), une section de la dalle ne peut pas être prise en compte et les périmètres de calcul devront être réduits. Le logiciel de calcul Ancon permet d’effectuer les réductions requises sur chaque périmètre.

Le détail de la méthode de calcul selon la norme BS 8110 est disponible sur demande.

Autres méthodes de calcul

En plus de BS 8110. le logiciel Ancon permet la conception de systèmes Shearfix selon DIN 1045-1 et AS3600.
