Dispositifs d'attente pour béton armé
Boitiers Eazistrip Spéciaux

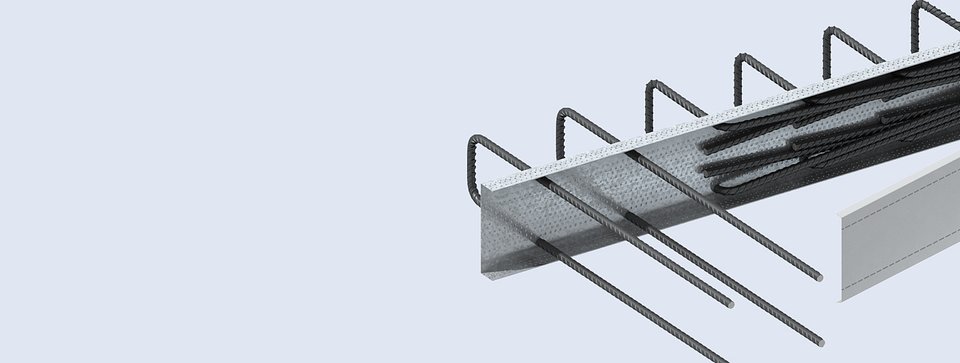

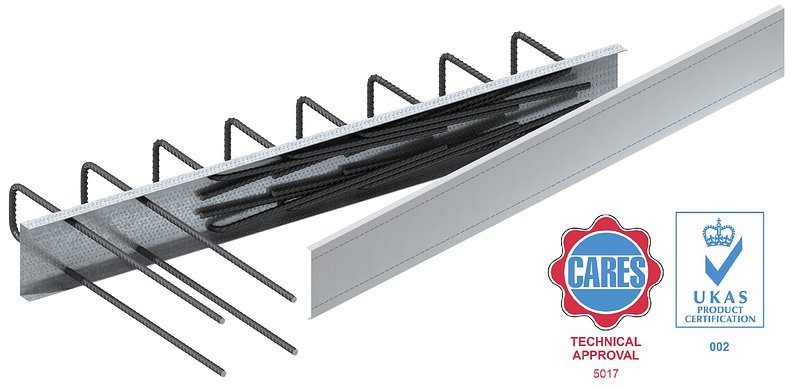

Le boitier d’attente Eazistrip constitue un moyen simple et rapide pour effectuer la continuité des armatures au droit des joints de reprise de bétonnage. La conception des coffrages est simplifiée, et le découpage ou le perçage des coffrages ne sont plus necessaires. Chaque module consiste en un boitier en tole d’acier galvanisée muni d’aspérités favorisant l’accrochage au support en béton. Les étriers en position repliée sont situés à l’intérieur du boitier et protégés par un capot protecteur. Après enlèvement du couvercle, les étriers sont dépliés, prêts pour le recouvrement avec les armatures de deuxième phase.
L'Outil de Dépliage
Les étriers ne doivent être redressés qu’une seule fois, à l’aide de l’outil de dépliage Eazistrip
Certification CARES
Ancon Eazistrip fait l’objet du certificat UK CARES TA2-5017.
Le système est réalisé avec des armatures certifiées CARES. Le type d’armature est sélectionné par Ancon Building Products afin d’atteindre le degré de ductilité adéquat, tout en s’assurant que celui-ci correspond aux critères de résistance en traction pour la nuance d’acier B500B selon BS 4449: 2005 après pré-façonnage et dépliage sur chantier. Les étriers sont façonnés selon la norme BS 8666: 2005.
Ancon a la possibilité de fabriquer des boitiers correspondant aux dispositions d’armatures spécifiques à vos projets. Les façonnages les plus courants sont indiqués ci-dessous.

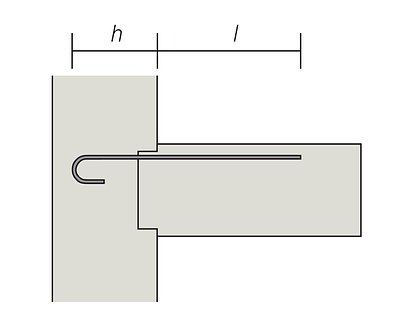

Modéle H á un crochet (boiters de 60mm et 80mm)

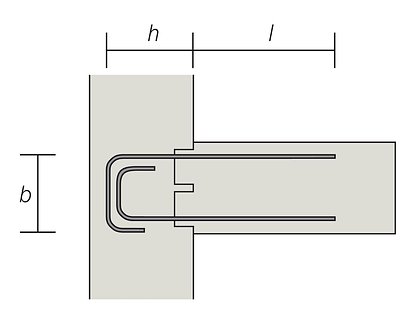

Modéle 2H á deux crochets (non disponible en boiters de 60mm et 80mm)

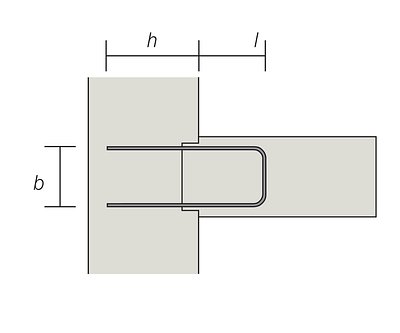

Modéle RU á étrier en U inversé

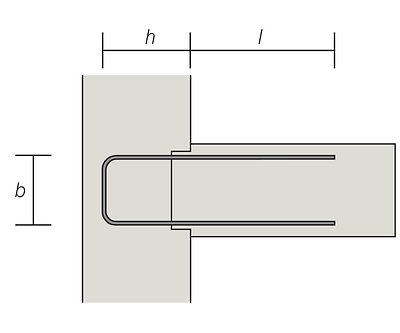

Modéle U á étrier en U

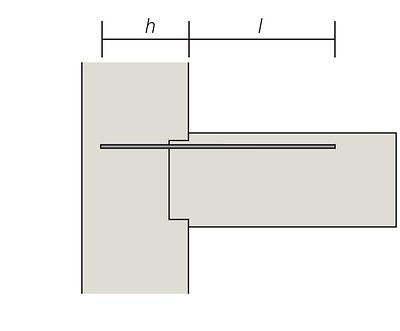

Modéle S á une armature droite

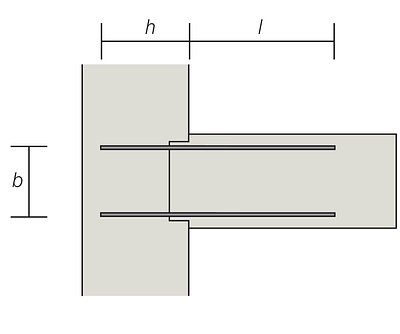

Modéle S2 á deux armature droites

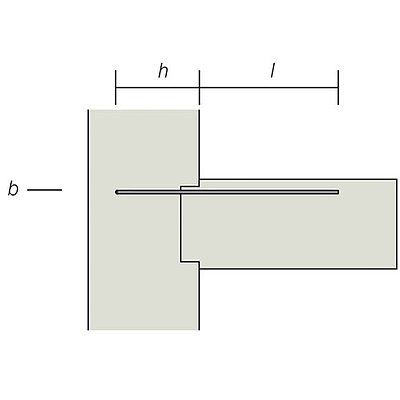

Modéle SH á un étrier en L dans un plan horizontal

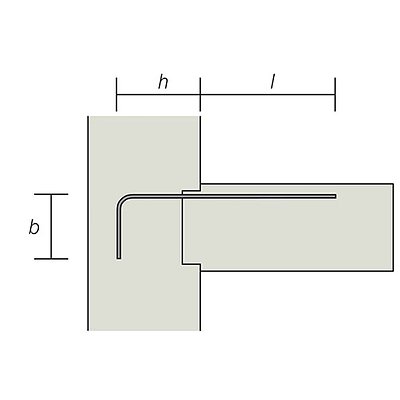

Modéle RA á un étrier en L dans un plan vertical

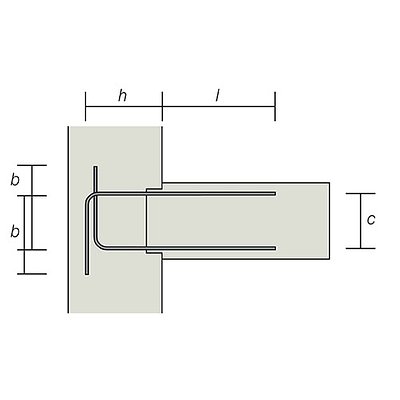

Modéle RA1 á deux étriers en L convergents

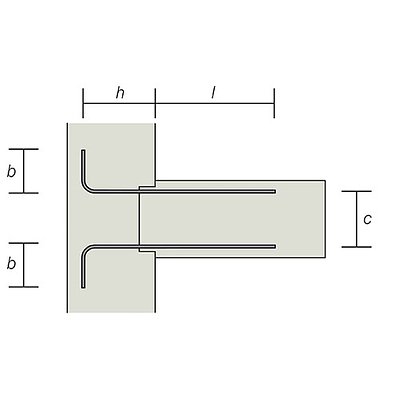

Modéle RA2 á deux étriers en L divergents

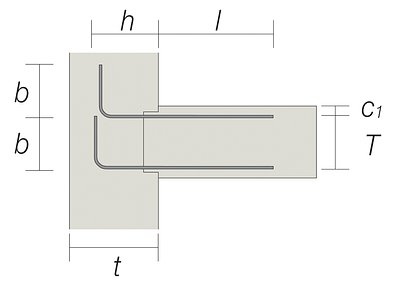

Modéle RA3 á deux étriers en L paralléles
Pour vos consultations, il est souhaitable de nous communiquer les renseignements demandés dans les tableaux ci-dessous. Les renseignements relatifs aux mentions en italiques sont essentiels.
| Article | 1 |
|---|---|
| Nombre de Modules ou Métrage | 180m |
| Largeur Boitier mm | 240 |
| Diamètre Etrier (10, 12 ou 16) mm | 12 |
| Espacement Etriers | 150 |
| Modèle Etrier | RA |
| Longueur Etrier mm | 1500 |
| Largeur Etrier b mm | 220 |
| Ancrage Etrier h mm | 200 |
| Longueur d’Ancrage l mm | 500 |
| Largeur Etrier c mm | Pour les modèles RA1, RA2 et RA3 |
Nota:
- Largeurs de boitiers standards 60, 80, 110, 140, 160, 190 et 240mm.
- Des boitiers à étriers d’écartement variable sont disponibles. Ecartements standards 150 et 200mm.
- Des boitiers de longueur maxi 3000mm sont disponibles dans certaines tailles. Longueur standard 1200mm.
- La largeur d’étrier b est inférieure de 20mm à la largeur du boitier pour les modèles standards. Des écartements spéciaux sont disponibles sur demande pour tous les modèles.
- Pour les modèles RA1, RA2 et RA3, veuillez noter la dimension c.
Joint d’etancheite Eazistrip
Dans les cas pour lesquels l’infiltration d’eau à travers le joint de reprise de bétonnage est une considération importante, le boitier Eazistrip peut être livré avec un joint hydrostatique Pentaflex, qui permet d’obtenir une double imperméabilité à l’eau et à l’humidité au droit du joint.
