Dispositifs de liaison d'armatures pour béton armé

Dispositifs de liaison d'armatures pour béton armé

Gamme de manchons

La gamme Ancon comprend les dispositifs suivants:

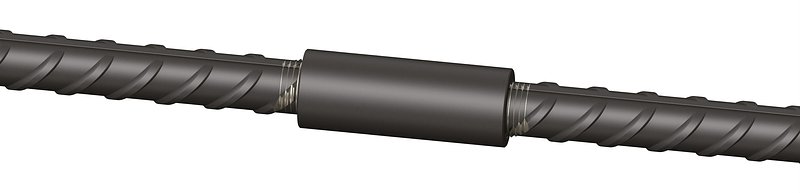

Manchon Ancon à filetage conique

Le manchon à filetage conique est conçu pour couvrir la majorité des applications de liaison d’armatures. Les extremités de l’armature sont sciées à angle droit avant usinage d’un filetage conique correspondant au modèle de manchon utilisé. Le manchon est ensuite vissé sur l’extremité filetée de l’armature à l’aide d’une clé dynamométrique étalonnée.

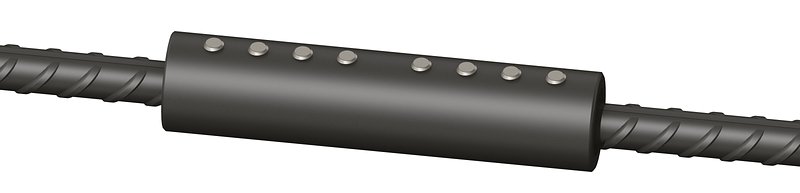

Manchon MBT à vis de pression fusibles

Le manchon MBT est utilisé lorsque la préparation des extremités de l’ armature est difficile, voire impossible. Les extremités cisaillées des armatures reposent sur deux crémaillères integrées au manchon. Elles sont ensuite verouillées en position à l’ aide d’ une file de vis de pression dont le serrage est contrôlé par fusible.

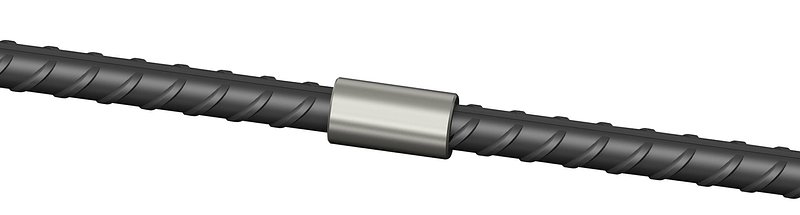

Manchons Bartec à filetage parallèle

Le manchon Bartec est adapté à la construction d’ouvrages nécessitant d’importantes quantités de liaisons, et permet dans de tels cas d’obtenir une solution très économique. Les extremités de l’armature sont refoulées avant usinage d’un filetage parallèle correspondant au modèle de manchon utilisé. Le manchon est ensuite assemblé à l’armature à l’aide d’une clé.

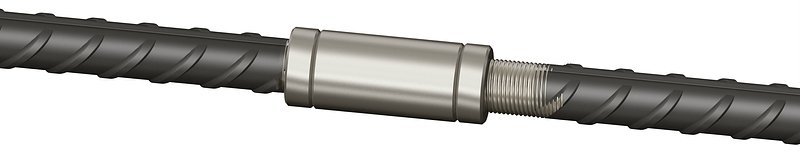

Manchon Bar X-L à filetage parallèle

Le manchon Bar X-L est particulièrement adapté aux applications sous sollicitations dynamiques. Les extremités de l’armature sont sciées à angle droit puis soumises à un refoulage controlé. Un filetage parallèle par roulage est ensuite effectué, correspondant au modèle de manchon utilisé. Le manchon est assemblé sur l’armature à l’aide d’ une clé.

Ce produit est disponible uniquement dans certains territoires de vente en Europe Continentale. Veuillez contacter Ancon pour le détail des implantations.

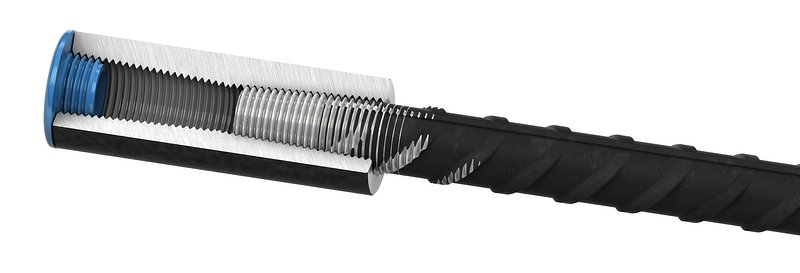

Armatures en attente

Les armatures en attente sont utilisées pour assurer la continuité du feraillage au droit des joints de reprise de bétonnage, et pour éviter la découpe ou le perçage des coffrages. Intégrant le manchon Ancon à filetage conique, le dispositif est muni d’une armature filetée assemblée au manchon et d’une collerette de fixation.

Afin de déterminer le dispositif de liaison le plus adapté à votre application, veuillez consulter la catégorie “Selection du type de manchon”, ou alternativement sélectionnez la gamme à partir du choix présenté à gauche. Les dispositifs de liaison d’armatures Ancon sont disponibles chez nos revendeurs agréés. Pour une liste de vos revendeurs les plus proches veuillez contacter Ancon.
