Dispositifs de liaison d'armatures pour béton armé

Dispositifs de liaison d'armatures pour béton armé

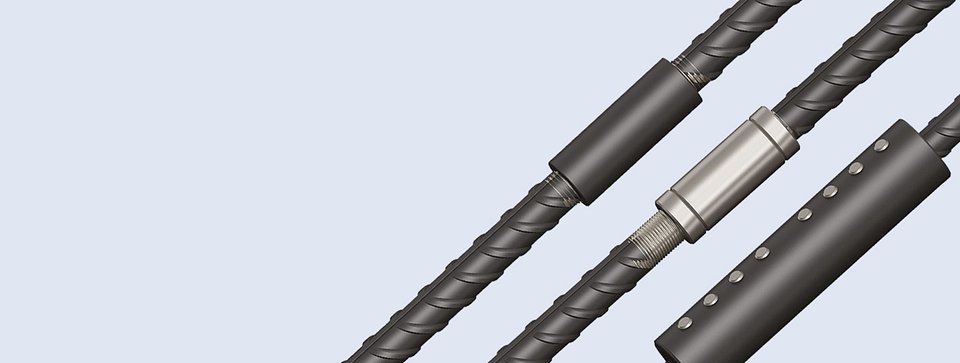

Manchons à filetage conique

La gamme de manchons à filetage conique Ancon est adaptée à la majorité des applications de liaison d’armatures. Les manchons sont généralement livrés assemblés à l’une des armatures, nécessitant uniquement le vissage et le serrage sur l’armature de continuité in-situ. Une clé dynamometrique est utilisée pour le serrage.

Les manchons à filetage conique Ancon sont conçus pour répondre aux critères de performance de la norme BS8110 et font l’objet des certifications suivantes:

  • Avis technique UK CARES No. TA1-B (modèles 12 – 50)
  • Certificat DIBt No. Z-1.5-179. (modèles 12 - 40)
DIBt logo

Nota: Tous les modèles et toutes les tailles de manchons ne correspondent pas forcément aux différents certificats et avis techniques nationaux indiqués. Pour le détail des modèles et tailles de manchons applicables à chaque certificat ou avis technique national, veuillez vous référer au certificat concerné, qui est disponible sur demande.

Manchon standard TTS

Les manchons standards TTS sont conçus pour la liaison de deux armatures de même diamètre, et si au minimum la rotation d’une des deux barres est possible. Ils sont disponibles pour les armatures de diamètres 12mm à 50mm.

Dia. armature121416182022
Code produit TTS12 TTS14 TTS16 TTS18 TTS20 TTS22
Dia. armature2425262830
Code produit TTS24 TTS25 TTS26 TTS28 TTS30
Dia. armature3234364050
Code produit TTS32 TTS34 TTS36 TTS40 TTS50

Manchon de position TTP

Les manchons de position TTP sont utilisés pour la liaison de deux armatures droites ou façonnées, lorsque la rotation n’est possible pour aucune des deux barres. Disponibles du diamètre 12mm au diamètre 50mm, ils peuvent également être utilisés pour la fermeture de trémies. L’assemblage entre la partie mâle et la partie femelle est conçu de telle sorte à obtenir une capacité de réglage. L’assemblage est ensuite bloqué à l’aide d’un contre-écrou.

Dia. armature1214161820
Code produit TTP12 TTP14 TTP16 TTP18 TTP20
Dia. armature2225262830
Code produit TTP22 TTP25 TTP26 TTP28 TTP30
Dia. armature3234364050
Code produit TTS32 TTS34 TTS36 TTS40 TTS50

Manchon réducteur TTT

Les manchons réducteurs TTT sont utilisés pour la liaison de deux armatures de diamètres différents, lorsque la rotation est possible pour l’une des deux barres. Ils sont conçus pour atteindre une charge de rupture dépassant 115% de la limite élastique caractéristique pour un acier de classe 500. Ils sont disponibles du diamètre 12mm au diamètre 50mm.

Dia. armature12/1412/1614/1616/1816/20
Code produit TTT12/14 TTT12/16 TTT14/16 TTT16/18 TTT16/20
Dia. armature18/2020/2220/2520/2822/26
Code produit TTT18/20 TTT20/22 TTT20/25 TTT20/28 TTT22/26
Dia. armature25/2825/3226/3028/32
Code produit TTT25/28 TTT25/32 TTT26/30 TTT28/32
Dia. armature30/3432/4034/4040/50
Code produit TTT30/34 TTT32/40 TTT34/40 TTT40/50

Manchon soudable TTW

Les manchons à filetage conique soudables TTW permettent l’ assemblage aisé des armatures du béton aux profilés et plaques métalliques. Ils sont disponibles du diamètre 12mm au diamètre 50mm.

Dia. armature1214161820
Code produit TTW12 TTW14 TTW16 TTW18 TTW20
Dia. armature2225262830
Code produit TTW22 TTW25 TTW26 TTW28 TTW30
Dia. armature32344050
Code produit TTW32 TTW34 TTW40 TTW50

Ancrage TTH

Les ancrages TTH sont utilisés comme terminaisons d’armatures et constituent une alternative aux ancrages façonnés traditionnels dans les zones à forte densité de feraillage. Ils sont disponibles du diamètre 12mm au diamètre 40mm.

Dia. armature1214161820
Code produit TTH12 TTH14 TTH16 TTH18 TTH20
Dia. armature2224252628
Code produit TTH22 TTH24 TTH25 TTH26 TTH28
Dia. armature3032343640
Code produit TTH30 TTH32 TTH34 TTH36 TTH40
