Dispositifs de liaison d'armatures pour béton armé
Manchons Bartec
Les manchons Bartec produisent un mode de rupture pleine barre, tout en étant parmis les plus compacts disponibles dans notre gamme. Ils sont particulièrement adaptés aux grands ouvrages sur lesquels d’importantes quantités de manchons doivent être utilisées. L’extremité de chaque armature est sciée à angle droit, puis refoulée à froid. Ce procédé permet d'augmenter la section résistante de la barre afin d'obtenir une liaison dont la capacité portante est supérieure à celle des armatures à assembler. Les manchons sont généralement livrés assemblés à l’armature de première phase.
Les manchons Bartec répondent en tous points aux critères de performance de la norme BS 8110 lorsqu’ ils sont utilisés avec des armatures selon BS 4449.
Un programme complet d’éssais en rupture a été effectué afin de démontrer la conformité aux normes de référence suivantes:
- ACI 349; ASME III DIV 2 (ACI359); ACI 318; CSA CAN 3 – N2872.

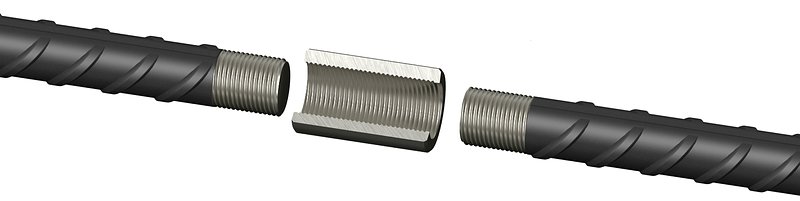

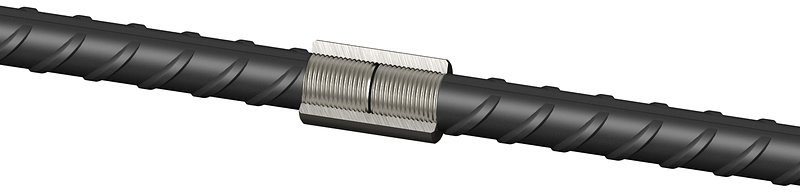

Système Bartec Type A
Le système Bartec de type A est recommandé pour toutes les applications où la rotation de l’armature de continuité est possible. Les extremités des armatures sont refoulées et filetées sur une longueur égale à la demi-longueur du manchon correspondant.
| Dia. armature | 12 | 16 | 20 | 25 | 28 |
|---|---|---|---|---|---|
| Code produit | BT12/A | BT16/A | BT20/A | BT25/A | BT28/A |
| Dia. armature | 32 | 36 | 40 | 50 |
|---|---|---|---|---|
| Code produit | BT32/A | BT36/A | BT40/A | BT50/A |

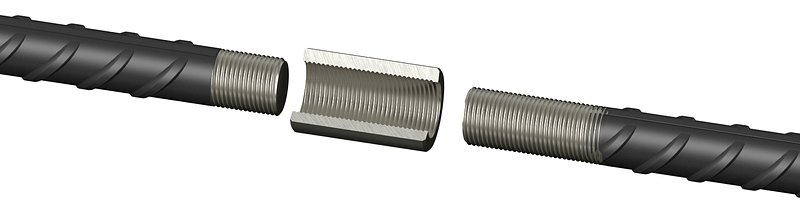

Système Bartec Type B
Le système Bartec de type B utilise le même manchon que le système de type A, mais l’une des extremités d’armature est filetée sur une longueur égale à la longueur du manchon correspondant. Il est utilisé pour les applications où la rotation de l’armature de continuité est difficile mais pas obligatoirement impossible.
| Dia. armature | 12 | 16 | 20 | 25 | 28 |
|---|---|---|---|---|---|
| Code produit | BT12/B | BT16/B | BT20/B | BT25/B | BT28/B |
| Dia. armature | 32 | 36 | 40 | 50 |
|---|---|---|---|---|
| Code produit | BT32/B | BT36/B | BT40/B | BT50/B |

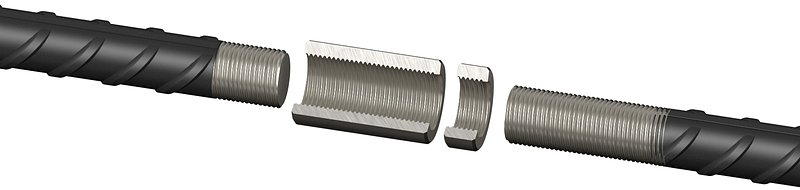

Système Bartec Type C
Le système Bartec de type C est muni d’un contre-écrou et est utilisé lorsque la rotation de l’armature de continuité est impossible. L’extremité de l’armature de continuité est filetée sur une longueur égale à celle du manchon plus du contre-écrou.
| Dia. armature | 16 | 20 | 25 | 28 | 32 |
|---|---|---|---|---|---|
| Code produit | BT16/C | BT20/C | BT25/C | BT28/C | BT32/C |
| Dia. armature | 36 | 40 | 50 |
|---|---|---|---|
| Code produit | BT36/C | BT40/C | BT50/C |
