Gamma di connettori a taglio

La gamma dei connettori a taglio Ancon offre numerosi vantaggi rispetto agli spinotti singoli tradizionali. Essi sono infatti più efficaci sia dal punto di vista del trasferimento dei carichi sia del movimento del giunto, inoltre la loro posa in opera è piuttosto semplice e garantisce l’allineamento necessario per il movimento.

Ancon DSD

L’Ancon DSD è l’originale connettore a taglio, costituito da due parti e con doppio spinotto. Lo spinotto scorre longitudinalmente dentro al manicotto così da adattarsi al movimento. È’ disponibile in dieci dimensioni standard e può trasferire sforzi di taglio da circa 20kN a più di 950kN. I connettori più grandi possono essere utilizzati in presenza di giunti larghi fino a 60mm.

Ancon DSDQ

Il connettore a taglio Ancon DSDQ utilizza lo stesso spinotto dell’Ancon DSD, ma il manicotto cilindrico è contenuto all’interno di un vano a sezione rettangolare che, oltre al movimento longitudinale, gli consente di muoversi lateralmente. È’ disponibile in nove dimensioni standard ed è in grado di trasferire sforzi di taglio da circa 30kN a più di 950kN.

Ancon ESD

L’ESD è un connettore con spinotto singolo, disponibile in tre dimensioni, ognuna a sua volta disponibile in due lunghezze. I connettori a taglio Ancon ESD vengono utilizzati quando la soletta o la parete sono troppo sottili per il DSD, e quando i carichi sono di modesta entità.

Ancon ESDQ

Il connettore a taglio Ancon ESDQ utilizza lo stesso spinotto dell’ESD, ma il manicotto cilindrico è contenuto all’interno di un vano a sezione rettangolare che, in aggiunta al movimento longitudinale, gli consente di muoversi lateralmente.

Ancon ED

L’ED è uno spinotto economico che viene utilizzato in quelle pavimentazioni in cui l’allineamento è importante ma i carichi sono contenuti. È’ disponibile in tre dimensioni, ognuna in due lunghezze.

Connettore acustico Ancon

Il connettore acustico Ancon è progettato per trasferire gli sforzi di taglio e limitare la trasmissione sonora nel calcestruzzo attraverso i giunti. Il manicotto è dotato di un materiale fonoassorbente tra due tubi in acciaio inox.

Ancon HLD

Il connettore Ancon HLD si compone di due parti: lo spinotto è in grado di muoversi longitudinalmente dentro al manicotto per consentire il movimento. Il connettore è disponibile in sette dimensioni con capacità di progetto da 24kN a più di 500kN.

Lo spinotto è realizzato in acciaio Duplex e tutte le altre componenti sono in acciaio inox tipo 1.4301 (304).

Ancon HLDQ

Il connettore Ancon HLDQ utilizza lo stesso spinotto dell'Ancon HLD, ma il manicotto cilindrico è contenuto all'interno di un vano a sezione rettangolare che, in aggiunta al movimento longitudinale, gli consente di muoversi lateralmente (movimento bidirezionale). Le altre caratteristiche sono le stesse dell'HLD.

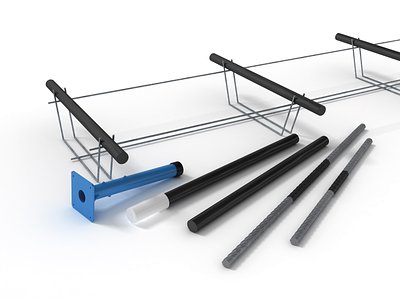

STRADA spinotti e accessori per la costruzione stradale
