Giunzioni Bar X-L

Questo tipo di giunzione è particolarmente adatto in quelle applicazioni in cui l’elemento “fatica” deve essere preso in considerazione.

Come nel sistema Bartec, la barra viene tagliata e leggermente allargata mediante lavorazione a freddo, così da aumentare la sua sezione. Questo sistema differisce dal Bartec perché la filettatura applicata alla barra viene laminata sull’estremità allargata piuttosto che tagliata su di essa. Ciò fornisce una maggior resistenza alla fatica.

Il sistema è disponibile nell’Europa continentale.

Le giunzioni Bar X-L osservano completamente quanto previsto dal BS8110 quando utilizzate con barre in accordo col BS4449. Le giunzioni in barre da 11, 14 e 18 sono state testate e mostrano pieno rispetto dell’ASME III DIV 2 (ACI 359) e ACI 349.

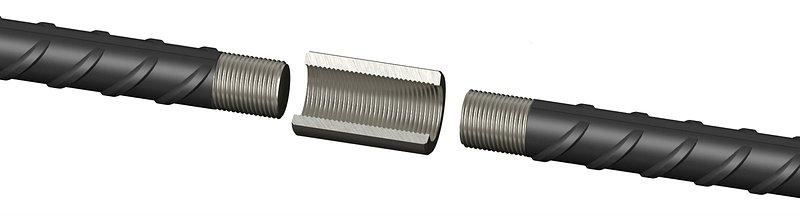

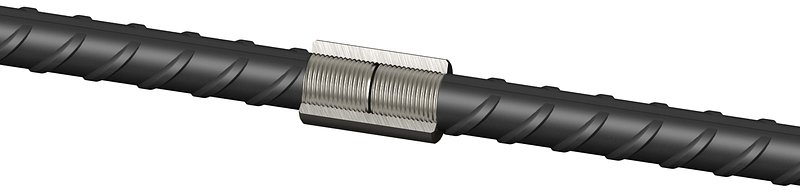

Bar X-L Tipo A

Questo sistema è adatto per quelle applicazioni in cui la barra di ripresa può essere ruotata. Le estremità della barra sono filettate per metà della lunghezza della giunzione.

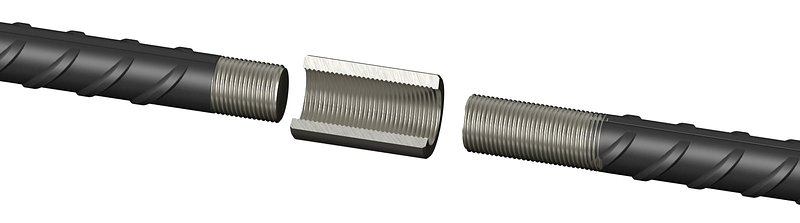

Bar X-L Tipo B

Questo sistema utilizza la stessa giunzione del Tipo A, ma una barra è filettata per l’intera lunghezza della giunzione. È adatto per quelle applicazioni in cui è difficile ma non impossibile ruotare la barra di ripresa.

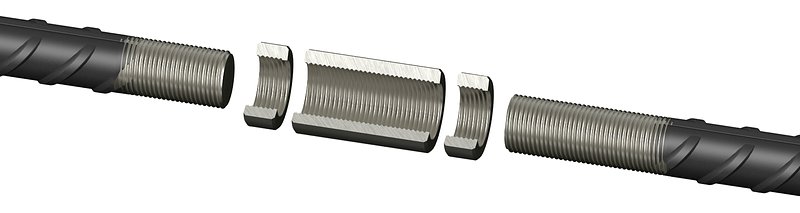

Bar X-L Tipo C

In quelle applicazioni in cui il fattore fatica è fondamentale, questo sistema possiede dei controdadi aggiuntivi ed è utilizzato in quei casi in cui la barra di connessione non può essere ruotata. La barra di ripresa è filettata per l’intera lunghezza della giunzione più la lunghezza del controdado.
