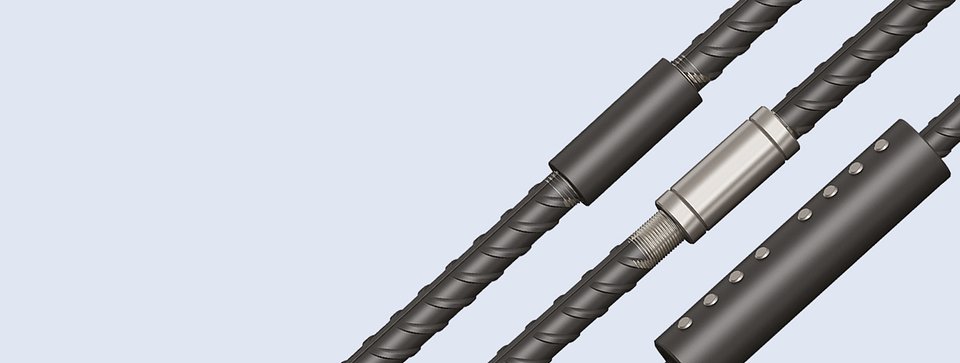

Giunzioni di barre d'armatura

Giunzioni MBT

Le giunzioni MBT non necessitano né della filettatura all’estremità della barra né della sua rotazione. Le estremità della barra sono supportate da due selle zigrinate di serraggio e, stringendo i bulloni con testa a strappo, le estremità coniche si conficcano dentro alla barra. Quando avviene ciò, le serre fanno presa sia nella barra sia nell’ossatura della giunzione.

L’installazione è completa quando le teste dei bulloni saltano via. I bulloni con testa a strappo di dimensioni 10-20mm possono essere serrate con un avvitatore a cricchetto. Con giunzioni più grandi si consiglia l’utilizzo di un avvitatore. Non devono essere utilizzati avvitatori ad impatto. Le giunzioni MBT possono essere utilizzate per collegare barre imperiali o deformate.

La serie di giunzioni MBT ET gode delle seguenti certificazioni:
BBA Roads and Bridges Agrément Cert. N. 16/5300, HAPAS 15/H240 (Dimensioni 10, 12, 16, 20, 25, 32, 40)
DIBt Cert. N. Z-1.5-10. (Dimensioni 10 - 28)

Le giunzioni MBT sono state testate per mostrare l’osservanza dei seguenti codici: BS5400, BS8110, ACI 318 e DIN 1045 Codice Tedesco.

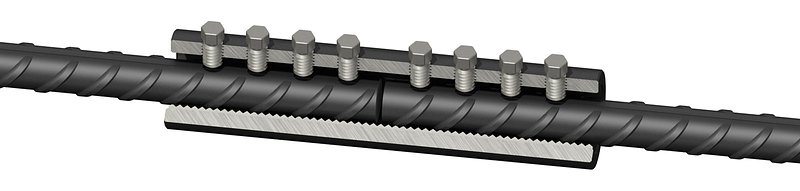

Serie ET

Le giunzioni serie ET vengono utilizzate per connettere barre dello stesso diametro. Esse possono essere utilizzate quando le barre non possono essere ruotate e sono disponibili in dimensioni da 10 a 40mm.

Diametro barra1012141618
Parte N. ET10 ET12 ET14 ET16 ET18
Diametro barra2022252628
Parte N. ET20 ET22 ET25 ET26 ET28
Diametro barra30323640
Parte N. ET30 ET32 ET36 ET40

Nota: è possibile produrre giunzioni ET50. Per maggiori informazioni contattare Ancon.

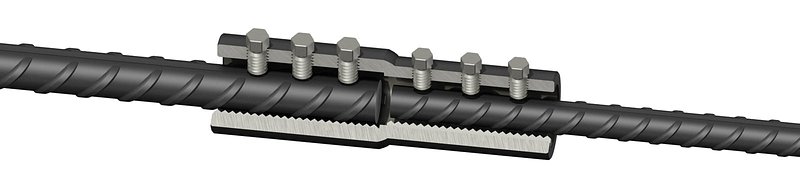

Serie di Transizione

Le giunzioni MBT Serie di Transizione vengono utilizzate per connettere barre dai diametri diversi. Esse possono essere utilizzate quando le barre non possono essere ruotate e sono disponibili in dimensioni da 10 a 40mm.

Diametro barra16/1216/1420/1220/1625/16
Parte N. ET16/12 ET16/14 ET20/12 ET20/16 ET25/16
Diametro barra25/2028/2028/2228/25
Parte N. ET25/20 ET28/20 ET28/22 ET28/25
Diametro barra32/2032/2532/2840/32
Parte N. ET32/20 ET32/25 ET32/28 ET40/32

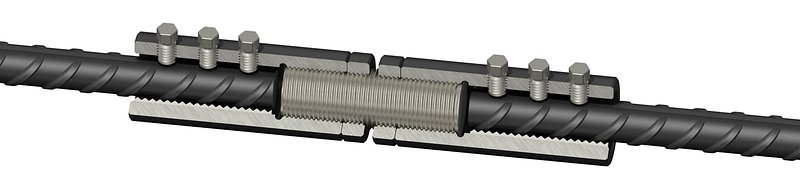

Serie di Continuità

Le giunzioni MBT Serie di Continuità permettono di estendere l’armatura in presenza di giunti senza bisogno di trapanare o di colpire in altro modo la cassaforma. Sono disponibili per barre da 12 a 40mm.

Diametro barra121620253240
Parte N. C12 C16 C20 C25 C32 C40

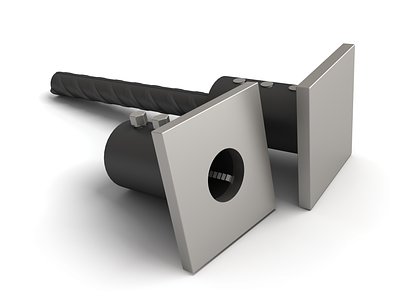

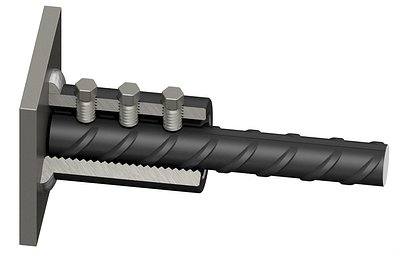

MBT Ancoraggio

Questi tipi di ancoraggi sono stati progettati per ridurre la congestione e semplificare il posizionamento delle barre d’armatura rimuovendo la necessità di estremità uncinate.

Diametro barra1012141618
Parte N. ETHA10 ETHA12 ETHA14 ETHA16 ETHA18
Diametro barra2022252628
Parte N. ETHA20 ETHA22 ETHA25 ETHA26 ETHA28
Diametro barra3032343640
Parte N. ETHA30 ETHA32 ETHA34 ETHA36 ETHA40
