Sistema Starter

Sistema Starter

Sistema Starter

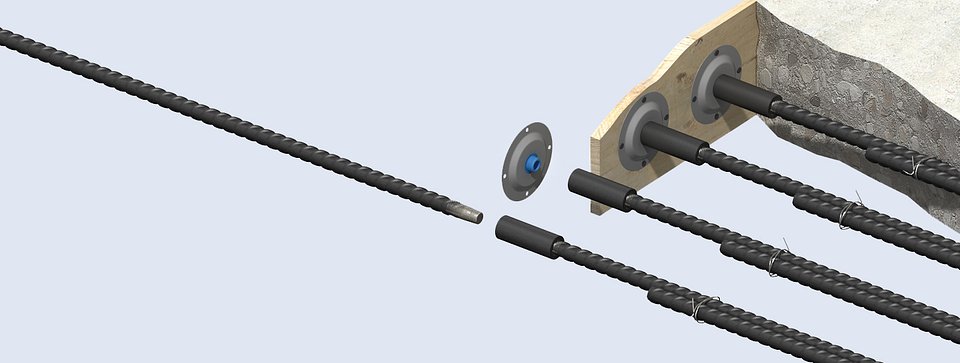

Il sistema di barre di chiamata per la ripresa dei getti di Ancon è stato progettato per rendere più rapida la costruzione ai giunti, in cui è necessaria la continuità di rinforzo o per le applicazioni di fissaggio con l'uso di bulloni metrici o di montanti.

Il sistema incorpora una giunzione filettata a tronco conico, approvato da UK CARES, oppure un adattatore parallelo filettato.

L’uso di questo sistema può semplificare la progettazione del calcestruzzo ed eliminare la necessità di trapanare casseforme o calcestruzzo. Tutti le barre sono di grado e tagliati e piegati secondo la BS 8666: 2005.

CARES

CARES Le giunzioni filettate a tronco conico sono approvate dalla UK CARES in conformità ai requisiti della BS 8110. Il sistema di barre di chiamate viene prodotto utilizzando armatura per calcestruzzo armato approvata dalla CARES.

Componenti del Sistema

La barra di chiamata è il componente femmina del sistema. Esso consiste di una barra, filettata solo ad un’estremità, che viene fornita fissata ad una giunzione Ancon.

Sono disponibili due tipi di giunzione:

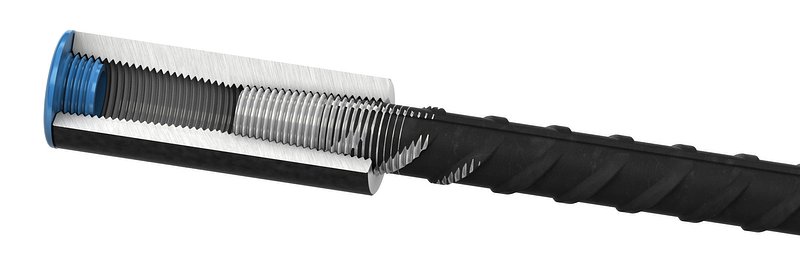

1. Giunzione filettato a tronco conico -

per accogliere una barra filettata conica

Barra diritta – Codice forma 00

Diametro della barra (mm)Lunghezza assortita (mm)Lunghezza giunzione (mm)Diametro esterno giunzione (mm)
12 660 58 22
16 870 70 25
20 1075 74 30
25 1340 90 36
32 1740 112 46

Dati per la specificazione e l'ordine:
TTSB/Diam. barra/F/Dim. A ad es.. TTSB/16/F/1200

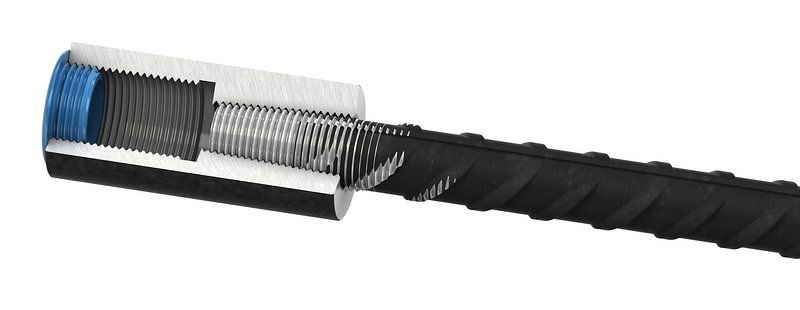

2. Adattatore parallelo filettato Ancon -

per accogliere bulloni metrici o montanti

Barra diritta – Codice forma 00

Diametro della barra (mm)Diametro filettatura (mm)Lunghezza assortita (mm)Lunghezza adattatore (mm)Diametro esterno adattatore (mm)
12 M16 x 2.0mm pitch 655 53 25
16 M20 x 2.5mm pitch 870 68 28
20 M24 x 3.0mm pitch 1080 78 32
25 M30 x 3.5mm pitch 1345 95 40
32 M36 x 4.0mm pitch 1715 113 50

Dati per la specificazione e l'ordine:
PTSB/Diam. barra/F/Dim. A ad es. PTSB/16/F/1200

Oltre alla gamma standard illustrate, Ancon può produrre altre configurazioni di barre di chiamata su richiesta.

Piastra di chiodatura

È possibile fissare una piastra di chiodatura all’estremità di una giunzione filettata a tronco conico Ancon, essa viene tenuta insieme dal cappuccio terminale in plastica fornito. Questa piastra semplifica il collegamento della barra di chiamata alla cassaforma.

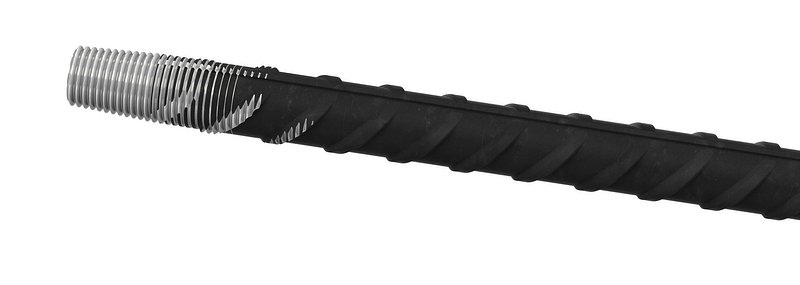

Barra di continuazione

La barra di continuazione, sezione maschio, comprende una barra diritto filettata ad un’estremità per consentirne il collegamento con una giunzione filettata a tronco conico Ancon. Per ciascuna delle misure delle barre, in assortimento abbiamo lunghezze conformi alla norma BS 8110 di 50 volte il diametro della barra. Sono disponibili altre lunghezze su ordinazione. Le barre sono di grado 500.

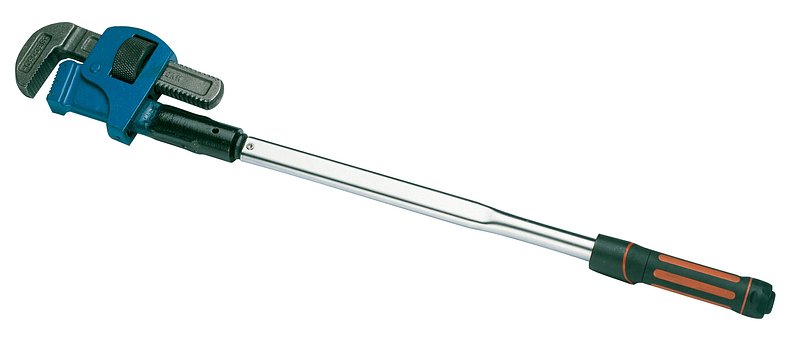

Chiave dinamometrica

Per assicurarne l’assemblaggio corretto, le barre di continuazione devono essere stretti utilizzando una chiave dinamometrica calibrata. Le chiavi dinamometriche che vendiamo sono fornite di certificato di taratura.
