Goujons de reprise d'efforts tranchants

Goujons de reprise d'efforts tranchants

Gamme de goujons de reprise d'efforts tranchants

La gamme de goujons Ancon présente des avantages substantiels par rapport aux méthodes conventionnelles. Ces goujons sont plus efficaces dans la reprise d’efforts, plus simples à mettre en oeuvre et assurent un alignement précis afin de permettre les déplacements.

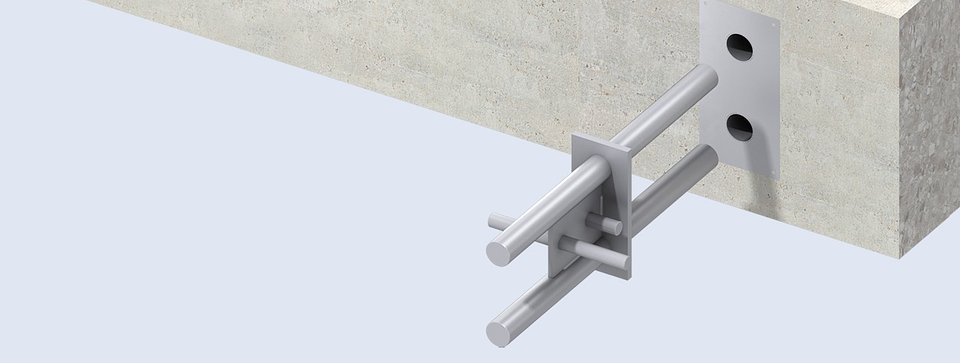

Ancon DSD

Le goujon DSD est le goujon double à l’origine de la gamme. Constitué en deux parties, le goujon coulisse longitudinalement dans une douille de glissement afin de permettre les déplacements. Ce goujon est disponible en dix modèles standards afin de permettre la reprise d’efforts de 20 kN à 950 kN. Les plus gros modèles permettent l’utilisation sur des joints d’une ouverture allant jusqu’à 60mm.

Ancon DSDQ

Le goujon DSDQ est une variante du goujon DSD utilisant un fourreau cylindrique contenu dans un boitier rectangulaire. Ce dispositif permet les déplacements latéraux aussi bien que les déplacements longitudinaux. Neuf modèles standards sont disponibles afin de reprendre des efforts allant de 30 kN à 950 kN.

Ancon ESD

Le goujon ESD est un goujon simple disponible en quatre tailles, chaque taille étant disponible en deux longueurs différentes. Le goujon ESD est utilisé lorsque les épaisseurs de dalles ou de planchers sont insuffisantes pour l’incorporation d’un goujon DSD, ainsi que pour la reprise d’efforts faibles.

Ancon ESDQ

Le goujon ESDQ est une variante du goujon ESD utilisant un fourreau cylindrique contenu dans un boitier rectangulaire. Ce dispositif permet les déplacements latéraux aussi bien que les déplacements longitudinaux.

Ancon ED

Le goujon ED est un procédé économique utilisé pour la construction de dallages, lorsque l’alignement précis des files de goujons est important mais les efforts à reprendre relativement faibles. Ce goujon simple est disponible en quatre tailles, chaque taille étant disponible en deux longueurs.

Ancon Staisil

Ancon Staisil

Le goujon anti-bruit est conçu pour reprendre les efforts tout en limitant le niveau des bruits d’impacts au droit du joint. Le fourreau contient un isolant acoustique compris entre deux gaines d’acier.

Ancon HLD

Ancon HLD est un goujon simple à haute performance. Le goujon peut bouger dans le sens longitudinal et permet ainsi de reprendre des mouvements de dilatation entre deux éléments. Ce goujon est proposé en sept tailles différentes afin de permettre la reprise d’efforts de 24 kN à 500 kN. Le goujon est réalisé en acier Duplex (1.4462). Tous les autres composants étant réalisés en 1.4301.

Ancon HLDQ

Le type HLDQ utilise le même goujon que le HLD. La gaine cylindrique est quant à elle intégrée dans une gaine rectangulaire. Cette gaine permet en complément au mouvement longitudinal du goujon, un mouvement latéral dans la direction parallèle au joint. Les différentes dimensions, charges et matériaux sont les mêmes que le type HLD.

demande de brevet déposée

Goujon Verrouillable Ancon ESDQ-L20

Le goujon verrouillable ESDQ-L20 permet les déplacements initiaux. Après une période d’une durée pré-déterminée (généralement entre 60 et 120 jours), le dispositif est verrouillé à l’aide d’une résine époxy deux-composants, versée dans la réservation en forme de ‘L’.

demande de brevet déposée

Goujon Verrouillable Ancon HLDQ-L30

HLDQ-L30 est un goujon verrouillable à grande capacité, pour un effort de calcul allant jusqu'à 136 kN.

demande de brevet déposée

Goujon Verrouillable Ancon ESDQ-L20W

La barre de ce goujon utilise un acier inoxydable Duplex de 30mm de diamètre, mais est plus courte que celle utilisée pour le goujon ESDQ-L20. L’une de ses extremités est adaptée pour connexion à l’ancrage inoxydable fileté Ancon SKS24, préalablement inserré dans le mur porteur. L’autre extrêmité est munie d’une série de rainures dans l’une desquelles la platine de verrouillage est introduite. La gaine est identique à celle du goujon ESDQ-L20.

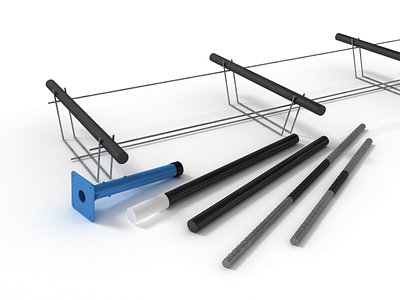

STRADA Goujons et accessoires pour la construction de routes
