Riparazione e lavoro di riadattamento

Riparazione e lavoro di riadattamento

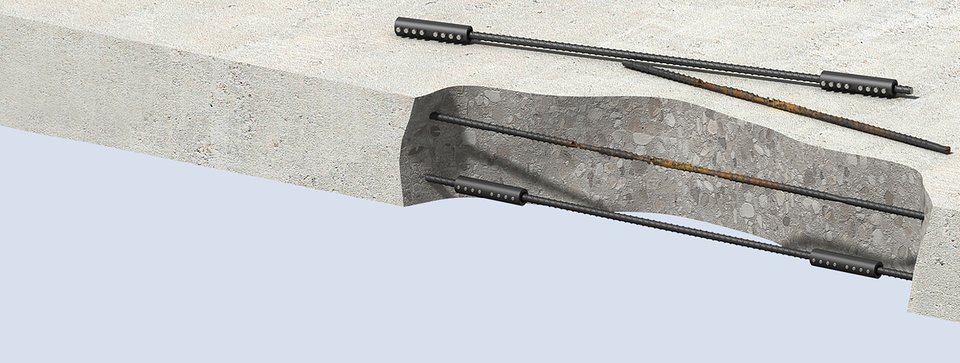

La gamma di giunzioni MBT è ideale per applicazioni che richiedono la sostituzione di rinforzi corrosi o danneggiati, poiché le estremità della barra non richiedono alcuna preparazione o rotazione.

Giunzioni MBT ET

Quando si usano due giunzioni di tipo MBT ET, la barra di sostituzione viene tagliata di circa 5 mm più corta rispetto alla lunghezza originale al fine di consentire il gioco necessario all'inserimento tra le estremità solide delle barre in loco. Le giunzioni MBT ET vengono spinte completamente sopra entrambe le estremità della barra di sostituzione mantenuta provvisoriamente in posizione. La barra di sostituzione viene quindi posizionata correttamente e le giunzioni spostate in una posizione marcata in precedenza sulle barre esistenti che indicano metà della lunghezza della giunzione. Per completare l'installazione, si serrano i bulloni di accoppiamento.

L'applicazione in basso è idonea nel caso in cui la barra che viene sostituita sia almeno 2 volte la lunghezza della giunzione MBT ET + 100 mm.

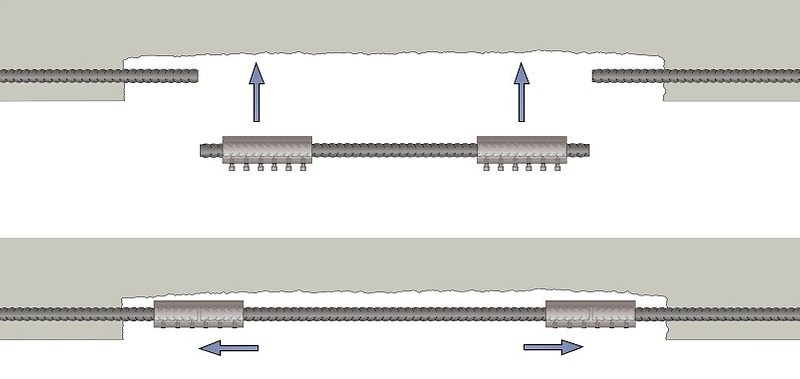

Sostituzione della barra usando due giunzioni MBT ET

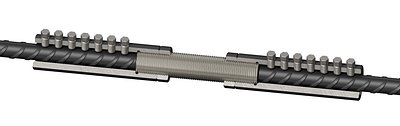

Dispositivo di riduzione dello spazio vuoto MBT Continuity Serie C

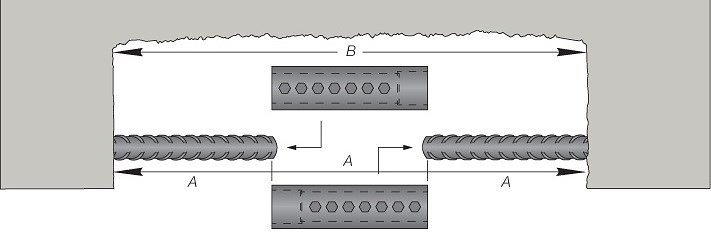

È possibile rimuovere una sezione più piccola della barra e sostituirla con una giunzione MBT Continuity Serie C. È possibile modificare il montante centrale per adattarlo allo spazio vuoto. La tabella in basso fornisce la lunghezza minima della barra (dimensione A) e la lunghezza minima dell'incasso di calcestruzzo (dimensione B) da tagliare per facilitare questa soluzione.

Diametro della barra (mm)Dimensione minima (A)Dimensione minima (B)
12 100 300
16 115 345
20 147 441
25 177 531
32 214 642
40 300 900

Installazione

Sostituzione della barra usando il dispositivo di riduzione dello spazio vuoto MBT Continuity Serie C

1) Orientare in modo che le sezioni filettate siano rivolte verso l'interno e passino le due metà della giunzione di continuità sopra le estremità della barra di fronte per lasciare visibile lo spazio vuoto.

2) Inserire il montante di dimensione idonea nello spazio vuoto e girare ciascuna metà della giunzione in modo che il montante si posizioni completamente in ciascun filetto interno.

3) Serrare i controdadi contro le giunzioni. Tendere le teste dei bulloni per completare l'installazione iniziando dal centro e lavorando verso l'esterno e serrando parzialmente i bulloni di accoppiamento usando una chiave a cricchetto o un avvitatore, a seconda di quale sia il più idoneo. Non usare utensili a impatto. Ripetere l'operazione, stavolta serrando completamente i bulloni di accoppiamento.
