Componenti del sistema

Componenti

I sistemi di tiranti Ancon sono formati da una serie di componenti.

Forchette di connessione e dadi di serraggio

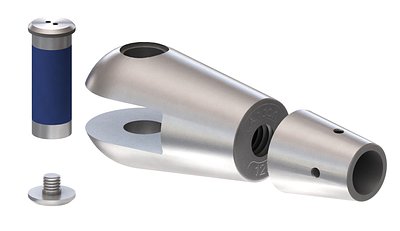

Le forchette di connessione Ancon sono fornite con un dado di serraggio che rende funzionale e piacevole alla vista il collegamento barra-terminale, oltre a renderlo ben saldo. La sezione filettata interna al dado è tale per cui l’estremità filettata della barra risulta nascosta al termine dell’installazione.

Ogni forchetta di connessione in acciaio inox viene fornita con due rondelle in poliestere (PET), trasparenti e autoadesive, per isolare il sistema da una piastra di connessione di un metallo diverso.

Perni

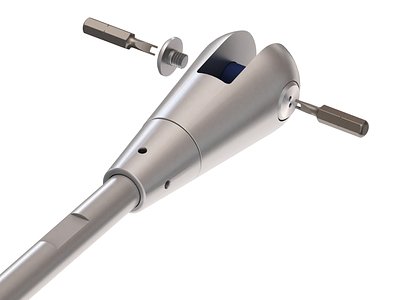

I perni sono composti da due elementi e, una volta installati, sono a filo con la forchetta. Per montarli bisogna utilizzare un driver doppio. Questo tipo di fissaggio, noto come ‘Occhio di serpente’, permette di raggiungere un alto momento torcente senza danneggiare il perno.

I perni in acciaio inox sono ora dotati di un rivestimento PTFE intorno al cilindro per isolare il sistema da una piastra di connessione di un metallo diverso.

Dischi

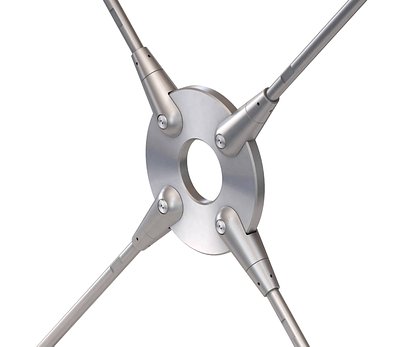

I dischi rendono possibile la connessione di fino a otto barre. Possono essere utilizzati al centro di controventi a crociera o quando è necessario connettere più barre in un unico punto.

Ancon può progettare e fabbricare piastre in forme speciale per sostituire dischi standard in base alle esigenze estetiche di qualche applicazione.

Giunzioni incrociate

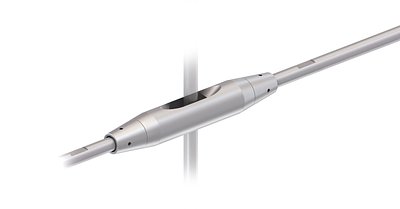

Quando forma un rinforzo incrociato, una giunzione incrociata offre un’alternativa semplificata a un disco di ancoraggio e riduce al minimo il numero di connettori a forcella e dadi di bloccaggio necessari. Le giunzioni incrociate sono disponibili in carbonio e acciaio inossidabile per adattarsi a barre di dimensioni da 10 a 24.

Barre tiranti

I tiranti vengono forniti con filettatura destra ad un'estremità e filettatura sinistra dall'altra. Ciò permette che la barra venga fissata alle forchette e rende possibile effettuare delle regolazioni in qualsiasi momento. Le varie lunghezze disponibili sono indicate sotto. Tutte le barre vengono tagliate con un limite di tolleranza di ±2mm. Le lunghezze massime sono indicate in metri.

Lunghezza massima barra – Sistema Ancon 500

Lunghezza massima barra – Sistema Ancon 360

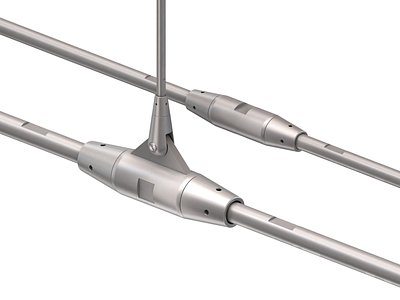

Manicotti

I manicotti sono dotati di filettatura destra e sinistra e vengono utilizzati in quelle applicazioni in cui vi sono più barre tra le forchette. Per limitare la deformazione di barre di diametro 16 mm o maggiore, possono essere fornite con un occhiello forato in cui si può appendere un ulteriore tirante.
