Sistemas de continuidad del armado

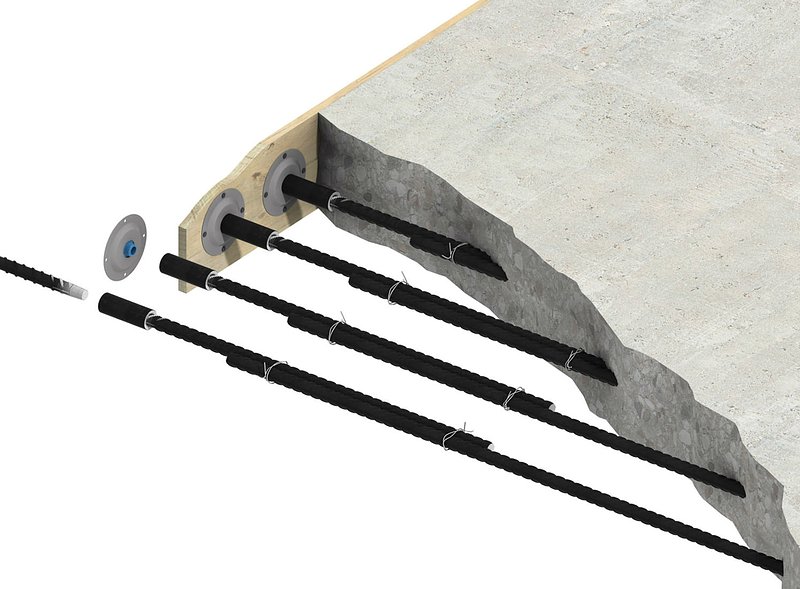

Sistema para barra de inicio
El sistema para barra de inicio Ancon está diseñado para agilizar el proceso de construcción en juntas, donde se requiere continuidad de refuerzo, o para fijar aplicaciones mediante tornillos de especificaciones métricas o entramados estándares.
El sistema incorpora un acoplador para rosca cónica, aprobado por UK CARES, o un adaptador de rosca paralela. El uso de este sistema puede simplificar el diseño del hormigón y eliminar la necesidad de taladrar el encofrado o el hormigón.
Todas las barras son de calidad 500 y están recortadas y dobladas según BS 8666: 2005.
CARES
Los acopladores para rosca cónica Ancon cuentan con la aprobación de UK CARES en cuanto al cumplimiento de los requisitos de BS 8110. El sistema para barra de inicio se fabrica con la barra de refuerzo aprobada por CARES.
Componentes del sistema
La barra de inicio es el componente hembra del sistema. Consiste en una barra, normalmente roscada sólo en un extremo, suministrada fija a un acoplador Ancon.
Están disponibles dos tipos de acoplador:

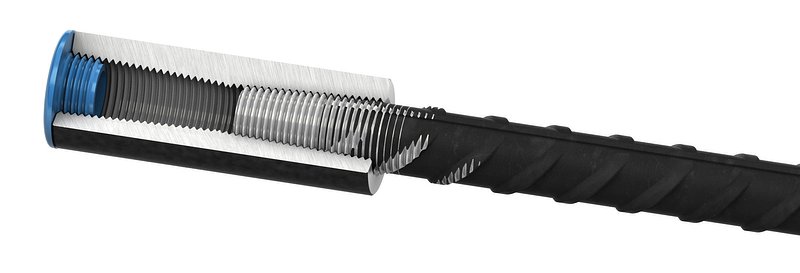

1. Acoplador para rosca cónica Ancon -
para aceptar una barra de continuación para rosca cónica
Barra recta: código de forma 00
| Diámetro de barra (en mm) | Longitud disponible en almacén (mm) | Longitud del acoplador (mm) | Diámetro externo del acoplador (mm) |
|---|---|---|---|
| 12 | 660 | 58 | 22 |
| 16 | 870 | 70 | 25 |
| 20 | 1075 | 74 | 30 |
| 25 | 1340 | 90 | 36 |
| 32 | 1740 | 112 | 46 |
Detalles de especificación y pedido:
TTSB/Bar Dia./F/Dim. A ej. TTSB/16/F/1200

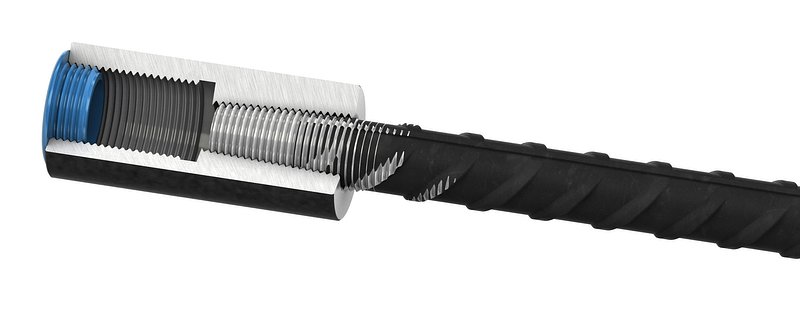

2. Adaptador de rosca paralela Ancon -
para aceptar un tornillo de especificaciones métricas o entramados estándares
Barra recta: código de forma 00
| Diámetro de barra (en mm) | Diámetro de la rosca (mm) | Longitud disponible en almacén (mm) | Longitud del adaptador (mm) | Diámetro externo del adaptador (mm) |
|---|---|---|---|---|
| 12 | M16 x pas 2.0mm | 655 | 56 | 25 |
| 16 | M20 x pas 2.5mm | 870 | 68 | 28 |
| 20 | M24 x pas 3.0mm | 1080 | 78 | 36 |
| 25 | M30 x pas 3.5mm | 1345 | 95 | 42 |
| 32 | M36 x pas 4.0mm | 1715 | 115 | 55 |
Detalles de especificación y pedido:
PTSB/Bar Dia./F/Dim. A ej. PTSB/16/F/1200
Además de la gama estándar mostrada, Ancon puede crear otras configuraciones de barra de inicio si se solicitan.
Cada acoplador incluye una tapa de plástico fijada a un extremo para evitar la entrada de hormigón durante el fraguado.
Placa con clavos
El extremo del acoplador para rosca cónica Ancon se puede fijar a una placa con clavos que se mantiene en su lugar mediante una tapa de plástico suministrada. Esta placa simplifica la conexión de la barra de inicio al encofrado.

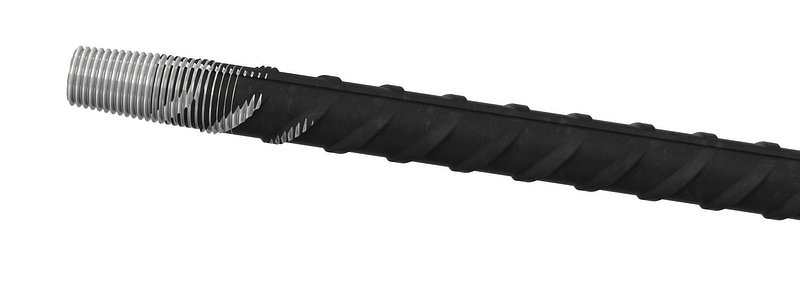

Barra de continuación
La barra de continuación, o sección macho, comprende una barra recta roscada en un extremo para poder conectarla a un acoplador para rosca cónica Ancon. Las longitudes de barras conforme a BS 8110 de 50 veces el diámetro de la barra están disponibles en el almacén para cada tamaño de barra. Hay otras longitudes disponibles según se soliciten. Las barras tienen calidad 500.

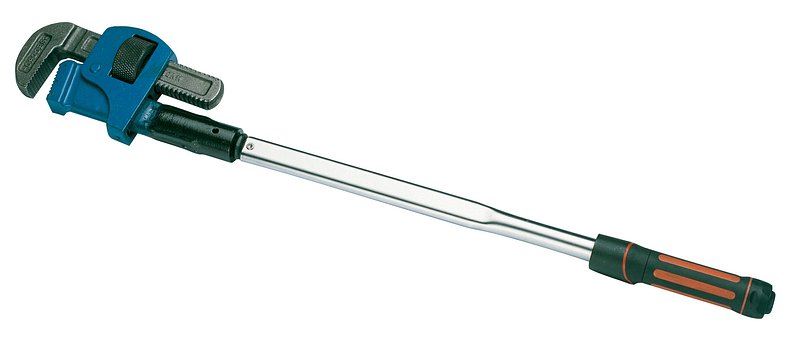

Llave dinamométrica
Para garantizar el montaje correcto, la barra de continuación se aprieta con una llave dinamométrica calibrada. Cada llave dinamométrica comprada de Ancon se entrega con un certificado de calibración.
