Mise en oeuvre

Grâce à l’utilisation de la douille de glissement, le perçage du coffrage sur chantier n’est pas nécessaire. Il n’est pas nécessaire non plus de supporter les goujons avant bétonnage, ou d’appliquer un matériau de séparation et un bouchon d’extremité compressible sur le goujon. La mise en oeuvre est rapide et précise.

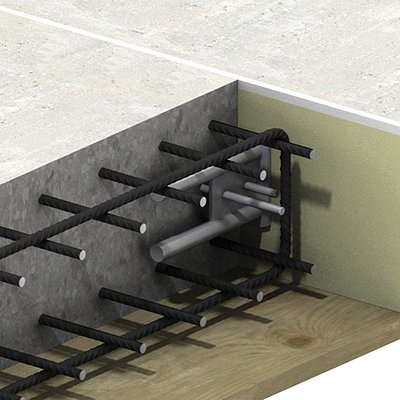

Clouer la douille au coffrage de rive en s’assurant que la douille est orientée dans la direction de l’effort. Veiller à ce que les entr’axes des goujons et les distances aux bords soient respectés. L’étiquette adhésive empêche les débris de pénétrer dans le fourreau et ne doit pas être retiré à ce stade de la mise en oeuvre.

Positionner les armatures de rive en veilant a respecter l’enrobage prescrit par le concepteur de l’ouvrage. Couler le béton pour completer l’installation de la douille.

Lorsque le béton a atteint la résistance prescrite par le concepteur de l’ouvrage, retirer le coffrage de rive. Décoller ou poinçonner l’étiquette adhésive pour exposer les ouvertures des fourreaux. Dans le cas des douilles de type Q, veiller à ne poinçonner que l’empreinte nécessaire à l’introduction des barres cylindriques du goujon.

Placer le joint compressible.

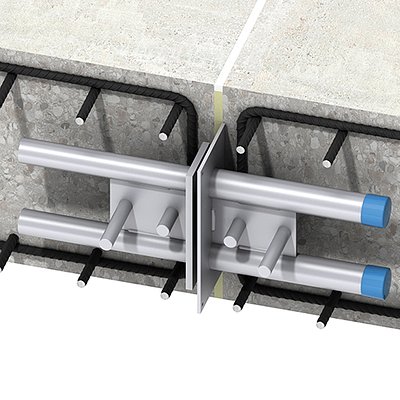

Insérer le goujon dans la douille au travers du joint compressible en s’assurant de l’insertion complète. Il est éventuellement nécessaire de marteller le goujon afin de garantir l’insertion au delà du pincement situé près de l’extremité du fourreau. Ce dispositif agrippe le goujon afin d’en empêcher le déplacement au moment du vibrage.

Positionner les armatures de rive en veillant à respecter l’enrobage prescrit par le concepteur de l’ouvrage. Couler le béton pour completer l’installation du goujon.

Nota

Bien que la procédure de mise en oeuvre décrite ci-dessus corresponde au goujon DSD, elle est également valide pour tous les autres types de goujons Ancon.

Lorsqu’un bétonnage de grande hauteur est envisagé, la mise en oeuvre peut nécessiter des considérations supplémentaires. Par exemple, une fixation plus robuste de la douille et du goujon est parfois requise afin d’empêcher tout déplacement au moment du bétonnage
