Giunzioni di barre d'armatura

Giunzioni Bartec

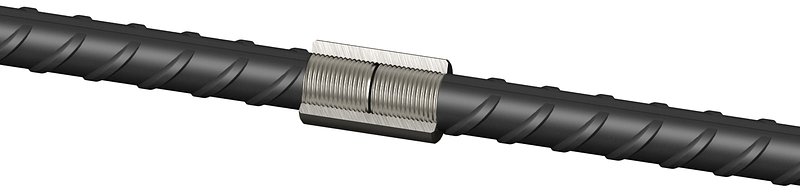

Pur avendo una delle dimensioni più ridotte di tutta la serie Ancon, la giunzione Bartec crea un giunto ad altissima resistenza ed è quindi consigliata in quei progetti in cui è necessario utilizzare un alto numero di giunzioni.

L’estremità di ogni barra da collegare viene tagliata ed allargata mediante lavorazione a freddo. In questo modo si aumenta il diametro della barra per garantire che il giunto risulti più forte della barra. Queste giunzioni vengono solitamente fornite già attaccate alla barra d’armatura.

Le giunzioni Bartec osservano quanto previsto dal BS8110 quando utilizzate con barre d’armatura in accordo col BS4449.

Sono stati eseguiti dei test per dimostrare il rispetto dei seguenti codici: ACI 349; ASME III DIV 2 (ACI 359); ACI 318; CSA CAN 3 – N2872.

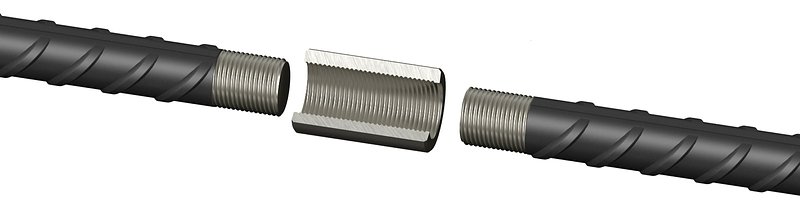

Bartec BT Tipo A

La giunzione Tipo A viene utilizzata in quelle applicazioni in cui la barra di ripresa può essere ruotata. Le estremità delle barre sono filettate per metà della lunghezza delle giunzione.

Diametro barra1216202228
Parte N. BT12/A BT16/A BT20/A BT25/A BT28/A
Diametro barra32364050
Parte N. BT32/A BT36/A BT40/A BT50/A

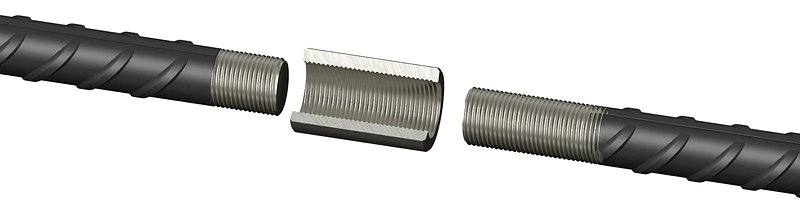

Bartec BT Tipo B

La giunzione Bartec Tipo B utilizza la stessa giunzione del Tipo A, ma una barra è filettata per tutta la lunghezza della giunzione. Viene utilizzata in quelle applicazioni in cui è difficile ma non impossibile ruotare la barra di ripresa.

Diametro barra1216202228
Parte N. BT12/B BT16/B BT20/B BT25/B BT28/B
Diametro barra32364050
Parte N. BT32/B BT36/B BT40/B BT50/B

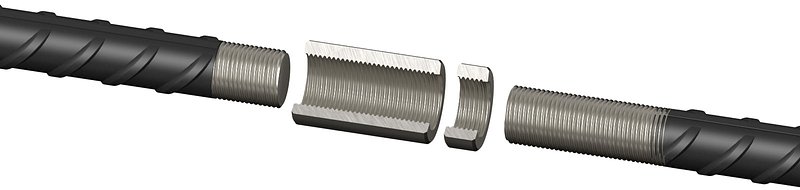

Bartec BT Tipo C

Il sistema Bartec Tipo C è dotato di un controdado aggiuntivo e viene utilizzato quando la barra di ripresa non può essere ruotata. La barra di ripresa è filettata per tutta la lunghezza della giunzione più la lunghezza del controdado.

Diametro barra1620252832
Parte N. BT16/C BT20/C BT25/C BT28/C BT32/C
Diametro barra364050
Parte N. BT36/ BT40/C BT50/C

Bartec Reducer

Le giunzioni Bartec sono disponibili anche per collegare barre di diametri diversi. Vi invitiamo a contattare Ancon per maggiori informazioni.
