Manchons MBT

Pour la mise en oeuvre du manchon MBT, la préparation des extremités des armatures et la rotation des armatures ne sont pas nécessaires. Les extremités des armatures reposent dans le corps du manchon sur deux crémaillères, et durant le serrage des vis de pression, les pointes coniques des vis pénètrent dans l’acier des barres. Simultanément, les dents des crémaillères s’enfoncent dans l’acier des barres et dans le corps du manchon. Les vis de pression jusqu’ au modèle ET20 peuvent être serrées à la main à l’aide d’une clé à cliquet. Pour les modèles supérieurs, il est recommandé d’utiliser une visseuse électrique ou pneumatique. L’utilisation de dispositifs de type clé à chocs pour le serrage des vis de pression fusibles est interdite. Les manchons MBT peuvent être utilisés pour effectuer la liaison d’armatures lisses aussi bien que celle des aciers à haute adhérence.

Les manchons MBT de série ET font l’objet des agréments suivants:

  • Certificat BBA Roads and Bridges Agrément No. 16/5300, HAPAS 15/H240 (modèles 10, 12, 16, 20, 25, 32, 40)
  • Certificat DIBt No. Z-1.5-10. (modèles 10 - 28).

Des essais ont été effectués afin de démontrer la conformité aux normes de référence internationales BS5400, BS8110, ACI318 et DIN 1045.

Nota: Tous les modèles et toutes les tailles de manchons ne correspondent pas forcément aux différents certificats et avis techniques nationaux indiqués. Pour le détail des modèles et tailles de manchons applicables à chaque certificat ou avis technique national, veuillez vous référer au certificat concerné, qui est disponible sur demande.

Serie ET

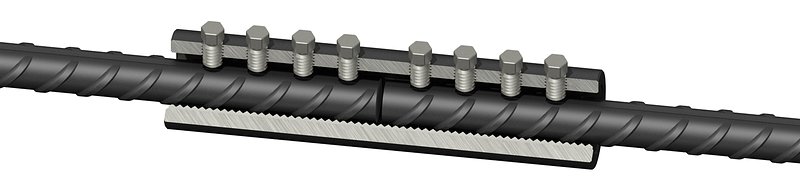

Le manchon ET de la série MBT est utilisé pour la liaison d’armatures de même diamètre. Il est utilisable meme si la rotation des deux barres est impossible, et est disponible du diamètre 10mm au diamètre 40mm.

Dia. armature1012141618
Code produit ET10 ET12 ET14 ET16 ET18
Dia. armature2022252628
Code produit ET20 ET22 ET25 ET26 ET28
Dia. armature30323640
Code produit ET30 ET32 ET36 ET40

Nota: Le modèle de manchon MBT ET50 est disponible sur demande.

Série MBT – manchon réducteur

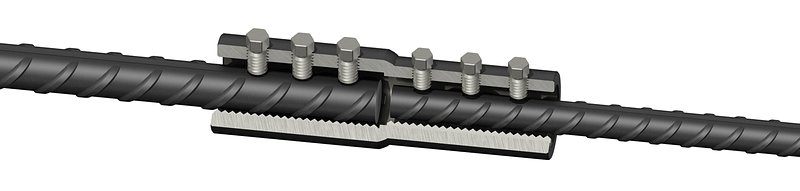

Le manchon MBT réducteur permet la liaison d’armatures de diamètres differents. Il peut être assemblé sans préparation des extremités d’armature et sans rotation, et est disponible du diamètre 12mm au diamètre 40mm.

Dia. armature16/1216/1420/1220/1625/16
Code produit ET16/12 ET16/14 ET20/12 ET20/16 ET25/16
Dia. armature25/2028/2028/2228/25
Code produit ET25/20 ET28/20 ET28/22 ET28/25
Dia. armature32/2032/2532/2840/32
Code produit ET32/20 ET32/25 ET32/28 ET40/32

Série MBT – manchon pour reprise de bétonnage

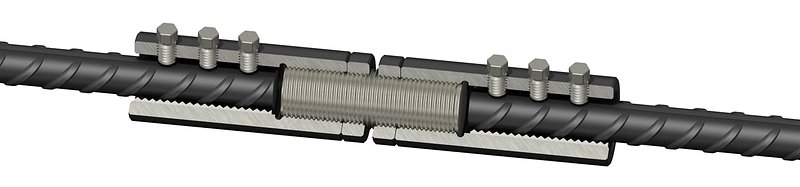

Le manchon MBT pour reprise de bétonnage permet la reprise en attente des armatures au droit des joints de construction sans la necessité de percer ou découper les coffrages. Il est disponible du diamètre 12mm au diamètre 40mm.

Dia. armature121620253240
Code produit C12 C16 C20 C25 C32 C40

Ancrages MBT

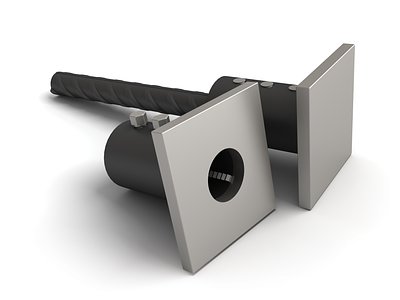

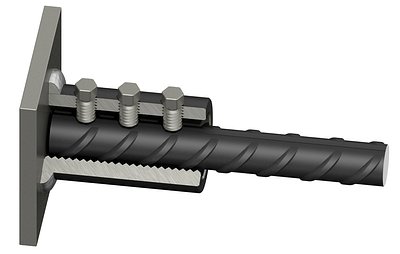

Les ancrages MBT sont utilisés pour réduire la densité des aciers dans la zone d’ancrage d’un élément en béton, et simplifier la pose des armatures en évitant le façonnage des barres.

Dia. armature1012141618
Code produit ETHA10 ETHA12 ETHA14 ETHA16 ETHA18
Dia. armature2022252628
Code produit ETHA20 ETHA22 ETHA25 ETHA26 ETHA28
Dia. armature3032343640
Code produit ETHA30 ETHA32 ETHA34 ETHA36 ETHA40
