Refuerzo para esfuerzo de punzonamiento

Refuerzo para esfuerzo de punzonamiento

Tamaños/Configuraciones

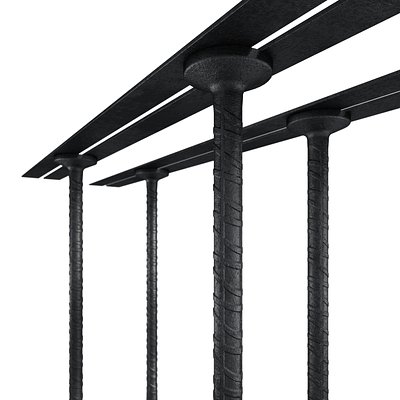

Ancon Shearfix está formado por pernos prisioneros de doble cabeza soldados a raíles de base plana, y puede fabricarse en función de las necesidades concretas de cada aplicación.

Los pernos prisioneros se fabrican en seis diámetros (10, 12, 14, 16, 20 y 24 mm) de barra de acero reforzado. El diámetro de las cabezas forjadas en caliente es tres veces el diámetro de la barra. Los pernos prisioneros se pueden fabricar en casi todas las longitudes, en función del grosor de la losa, si bien suelen ir en incrementos de 10 mm dentro de un rango de 100 a 500 mm. Las barras utilizadas en este sistema ofrecen un rendimiento de fuerza característico de 500 N/mm2.

Los pernos prisioneros van soldados al raíl en los puntos determinados por el programa de Ancon o los cálculos del diseño. Los raíles Shearfix están fabricados con pletinas de acero de 16 mm de ancho. El hueco entre las pletinas no sólo permite el paso del hormigón cuando se vierte, sino que también facilita la fijación del raíl al encofrado cuando se coloca de “abajo a arriba”, es decir, antes de cualquier otro refuerzo.

Identificación del producto

Cada raíl de pernos prisioneros lleva la identificación siguiente:

Código de Shearfix, Diámetro del perno – Número de pernos – Longitud del perno – Longitud del raíl
Referencia de columna/rejilla (Opcional)
Planta del forjado (Opcional)

por ejemplo, AS12-3-230-600
K15
Nivel 2
