Sistemas de continuidad del armado

Eazistrip no estándar

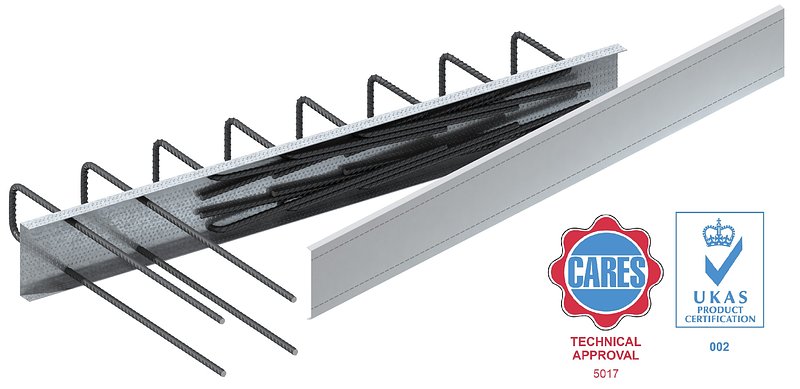

Los sistemas de continuidad del armado Eazistrip están diseñados para mantener la continuidad del armado en las uniones de hormigón. El diseño del encofrado está simplificado y no hay necesidad de hacer taladros. Cada unidad consiste en un cajón de acero galvanizado cuya superficie está abollonada para facilitar el agarre del hormigón. Las barras previamente dobladas se introducen en el cajón y se aseguran con una cubierta protectora. Cuando se quita la cubierta se pueden enderezar las barras para que estén listas para asentarse sobre el armado principal.

Herramienta especial para curvar

Las barras deben enderezarse solamente una vez, con la herramienta Eazistrip especial para curvar.


Aprobación CARES

Los sistemas de continuidad de refuerzo Eazistrip están fabricados a base de barras aprobadas por CARES conforme a los requisitos de la norma BS4449. La barra de armado utilizada es de Grado 500B, con un rendimiento mínimo de 500 N/mm², y un alargamiento uniforme mínimo Agt de 5 %. Las barras van dobladas conforme a la norma BS8666.

Ancon tiene la capacidad de fabricar conforme a su disposición específica de barras. Las formas más comunes se muestran a continuación:

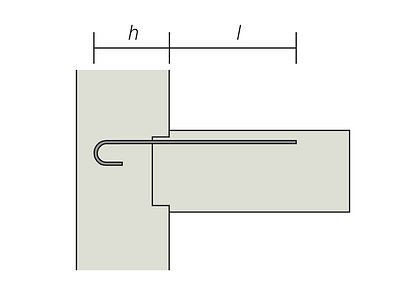

Tipo H Gancho (estándar en caja de 80mm)
Tipo H Gancho (estándar en caja de 80mm)

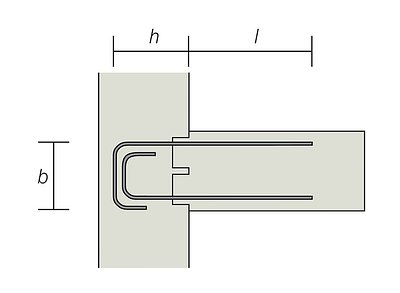

Tipo 2 H Dos ganchos individuales utilizados para las cajas más ancho que 240 mm
Tipo 2 H Dos ganchos individuales utilizados para las cajas más ancho que 240 mm

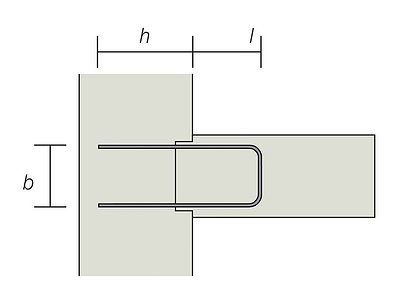

Tipo RU Barra en U
Tipo RU Barra en U

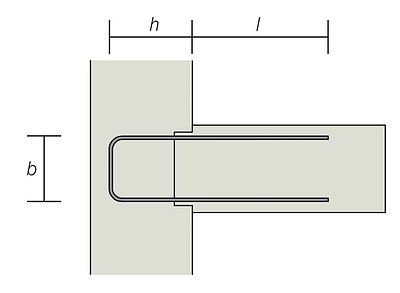

Tipo U Barra en U
Tipo U Barra en U

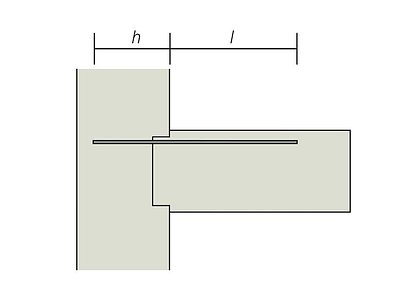

Tipo S Barra recta
Tipo S Barra recta

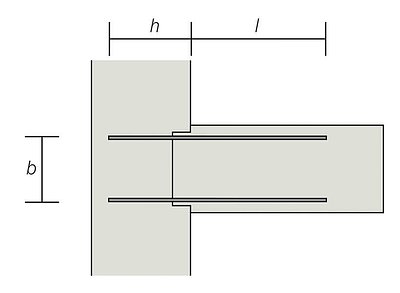

Tipo S2 Barra recta doble
Tipo S2 Barra recta doble

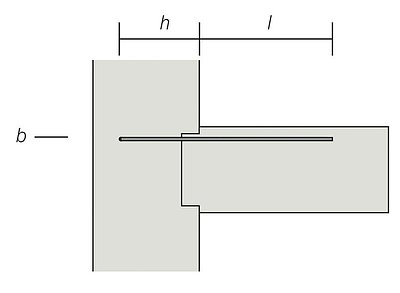

Tipo SH Ángulo con pata en plano horizontal
Tipo SH Ángulo con pata en plano horizontal

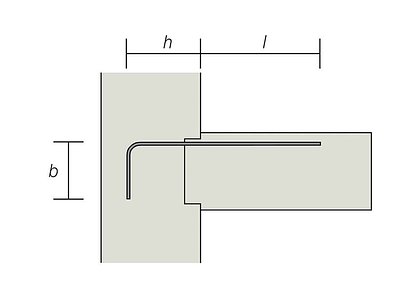

Tipo RA Ángulo
Tipo RA Ángulo

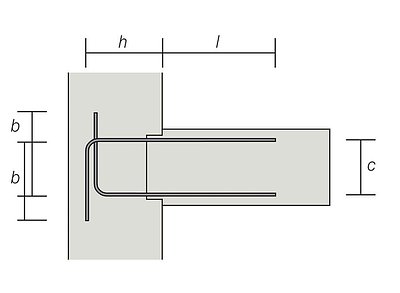

Tipo RA1 Ángulo doble
Tipo RA1 Ángulo doble
Tipo RA2 Ángulo doble
Tipo RA2 Ángulo doble

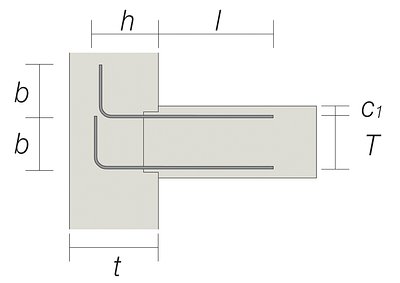

Tipo RA3 Ángulo doble

Tipo RA3 Ángulo doble

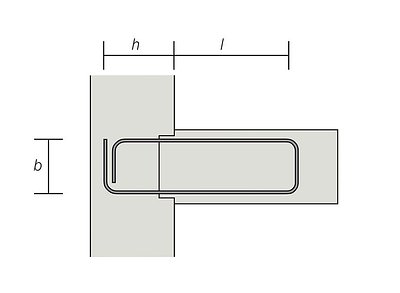

Tipo CS Estribo Cerrado

Tipo CS Estribo Cerrado





Cuando tenga alguna consulta, es útil saber que la información que se muestra en la tabla siguiente está disponible.

Artículo 1
Número de unidades o metros 180m
Anchura de la caja en mm 240
Diám. barra (10, 12 o 16) mm 12
Espaciado del estribo en mm 150
Tipo de estribo RA
Longitud de la caja en mm 1500
Anchura del estribo (b) en mm 220
Altura del estribo (h) en mm 200
Longitud del anclaje I en mm 500
Anchura del estribo c en mm (Tipos RA1, RA2 y RA3 solamente)

Notas:

  1. Anchuras de caja estándar 60, 80, 110, 140, 160, 190 y 240 mm.
  2. Hay disponibles estribos con espaciados variables. El espaciado estándar es de 150 y 200 mm.
  3. Longitudes de caja de hasta 3000 mm disponibles en varios tamaños. La longitud estándar es de 1.200mm.
  4. La anchura del estribo b es 20 mm menos que la anchura de caja como estándar. Espaciados especiales para todos los tipos disponibles bajo pedido.
  5. Para los tipos RA1, RA2 y RA3, indique la dimensión de estado de c.

Barreras para agua Eazistrip

Cuando el riesgo potencial de entrada de agua a través de la juntas de la construcción es un factor importante, se puede suministrar Eazistrip con un sello hidrostático Pentaflex, que proporciona protección contra la penetración de humedad a lo largo de la cara de la junta.
