Trabajos de reparación y reacondicionamiento

Trabajos de reparación y reacondicionamiento

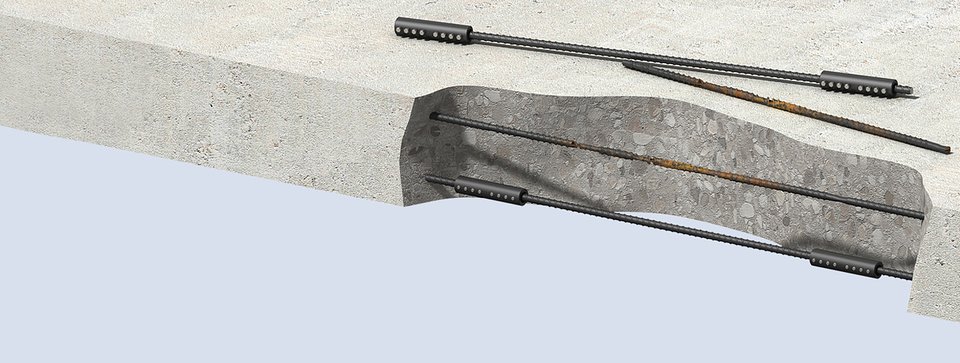

La gama de acopladores MBT es ideal para aplicaciones que incluyen la sustitución de armaduras corroídas o dañadas, ya que los extremos de las barras no requieren preparación ni rotación.

Acopladores MBT ET

Cuando se utilizan dos acopladores de tipo MBT ET, la barra de repuesto se corta aproximadamente 5 mm más corta que la longitud original, para dejar espacio para su inserción entre los extremos sanos de las barras in situ. Los acopladores MBT ET se encajan completamente sobre ambos extremos de la barra de repuesto y se mantienen temporalmente en posición. A continuación, la barra de repuesto se coloca correctamente, y los acopladores se mueven a una posición marcada previamente en las barras existentes, que indica la mitad de la longitud del acoplador. Por último, se aprietan los pernos de cerradura para completar la instalación.

La aplicación que se muestra más abajo es adecuada cuando la barra sustituida tiene una longitud de, al menos, 2 veces la del acoplador MBT ET (ver página 22) + 100 mm.

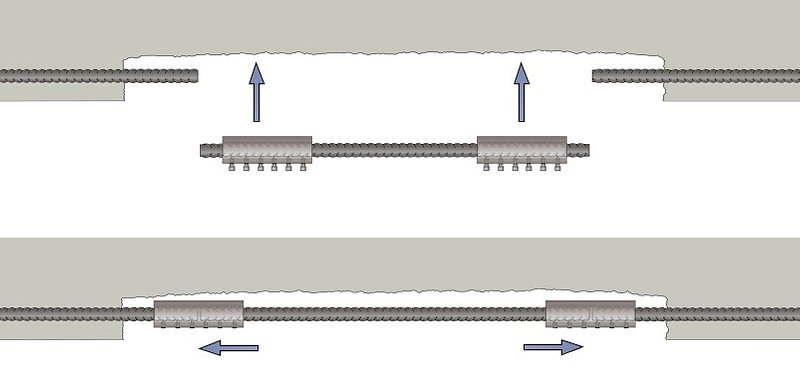

Sustitución de barra con dos acopladores MBT ET

MBT Continuity serie C

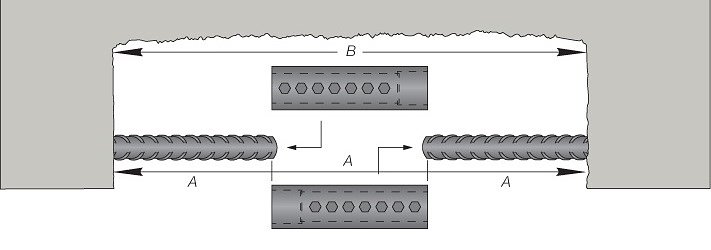

Se puede quitar una sección más pequeña de la barra y sustituir por un acoplador MBT Continuity de la serie C. El perno roscado central se puede modificar para adaptarlo al hueco. En la siguiente tabla, se indican la longitud mínima de la barra (dimensión A) y la longitud mínima de la cavidad de hormigón (dimensión B) que se deben cortar para posibilitar esta solución.

Diámetro de la barra (mm)Dimensión mínima (A)Dimensión mínima (B)
12 100 300
16 115 345
20 147 441
25 177 531
32 214 642
40 300 900

Instalación

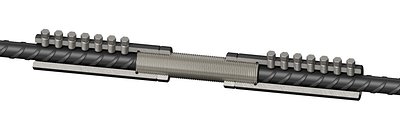

Sustitución de la barra con un acoplador MBT Continuity serie C

1) Oriente las secciones roscadas hacia dentro y pase las dos mitades del acoplador de continuidad sobre los extremos opuestos de la barra para dejar el hueco a la vista.

2) Inserte un perno del tamaño adecuado en el hueco y gire cada mitad del acoplador, de manera que el perno encaje perfectamente en cada rosca interna.

3) Apriete las contratuercas contra los acopladores. Empezando por el centro y avanzando hacia el extremo, apriete parcialmente los pernos de cerradura utilizando una llave de vaso o aprietatuercas, según sea necesario. No utilice herramientas de impacto. Repita el proceso, esta vez apretando a fondo los pernos de cerradura hasta que se desprenda la cabeza.
