Anclajes KSN

Sistemas de continuidad del armado

Anclajes KSN

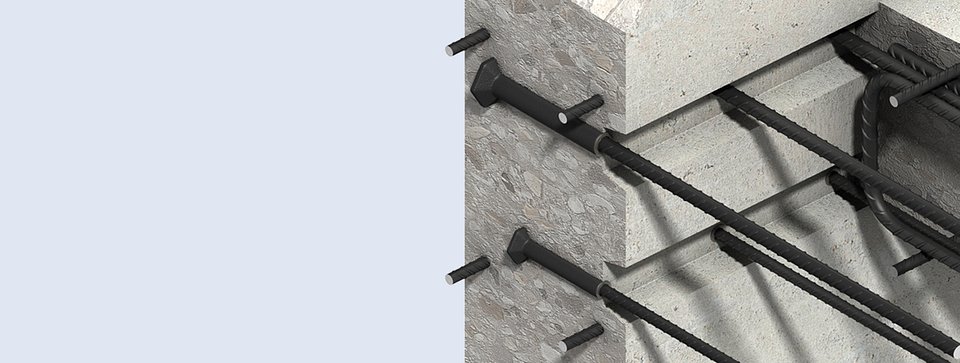

Los anclajes KSN de Ancon, en combinación con barras de refuerzo roscadas en paralelo Bartec, simplifican las juntas de construcción en hormigón. Juntas permiten a los ingenieros diseñar conexiones de losa a pared sin las restricciones en cuanto a longitud de las barras y diámetro de las barras de los sistemas de continuidad de desdoblado o las longitudes de anclaje poco prácticas exigidas por los acopladores de barras de refuerzo.

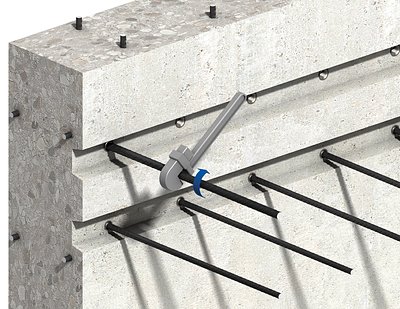

Los anclajes roscados internamente simplemente son fraguados en la pared y, durante la construcción de la losa adyacente, aceptan barras de continuación preparadas con una rosca en paralelo Bartec.

Este es un método de continuidad más veloz, más fácil y, ante todo, más seguro. Elimina el perforado de encofrado o de hormigón y los peligros asociados con las barras salientes y el desdoblado de barras en obra. Reemplaza a las barrascon ganchos y los estribos, simplificando el inventariado de barras y minimizando la congestión en la pared.

A diferencia de los sistemas de barras desdoblados, no hay casi restricciones en cuanto a la longitud de la barra de continuación y por tanto se acomodan longitudes de traslape según EC2 y están disponibles en una mayor selección de diámetros de barra.

Pruebas independientes han verificado realces en el rendimiento de los anclajes en las conexiones resistentes a momento. Este realce es específico al surtido KSN de Ancon.

Reconocimiento de la industria

El sistema KSN fue juzgado "Mejor producto en exhibición" durante la exposición UK Concrete Show 2013.

Componentes del sistema

La información completa sobre el producto y el rendimiento está disponible en el documento en PDF. Se dan aquí detalles breves.

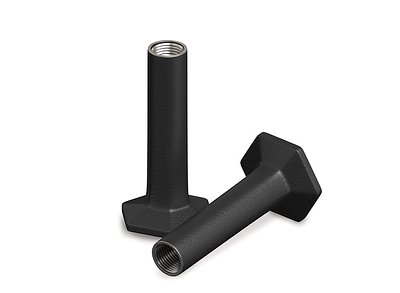

Anclajes KSN de Ancon

Los anclajes incorporan una rosca métrica estándar Bartec. Hay ocho anclajes estándar en el surtido KSN.

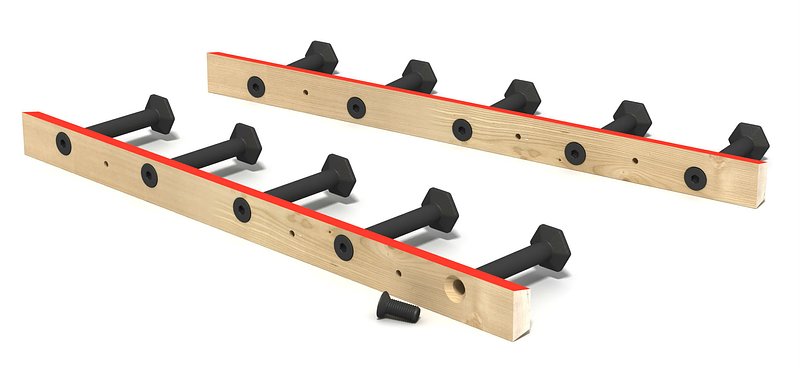

Portador de Madera Ahusado para Anclajes KSN

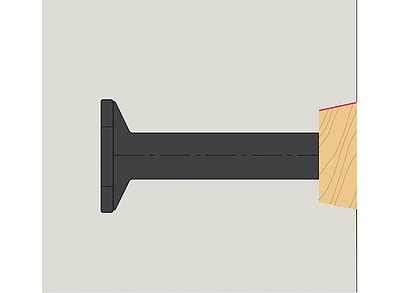

Los anclajes KSN se entregan a la obra previamente armados como hileras independientes de anclajes fijados a la parte trasera de una tabla de madera ahusada. Esta madera simplifica la instalación, crea una trinchera de cortante e incrementa el empotramiento/rendimiento del anclaje.

La madera cuenta con un lado con color para denotar el borde hacia arriba al orientarla contra el encofrado y una etiqueta para identificarla como una hilera de anclajes superior o inferior.

Barras de continuación Bartec de Ancon

A diferencia de los sistemas de continuidad de desdoblado en los cuales las longitudes de la barras están restringidas por las dimensiones de la caja, con los anclajes KSN no hay casi restricciones en cuanto a la longitud de las barras de continuación. Este sistema acomoda con facilidad las longitudes de traslape más largas ahora requeridas por la norma BS EN 1992:1-1 (Eurocódigo 2).

Los anclajes KSN de Ancon están diseñados para uso con barras de refuerzo de 12mm, 16mm y 20mm de diámetro de grado B500B o B500C, roscadas con una rosca métrica Bartec provista por Ancon. No se requiere desdoblar las barras en obra.

Rendimiento realzado apoyado por datos de pruebas independientes

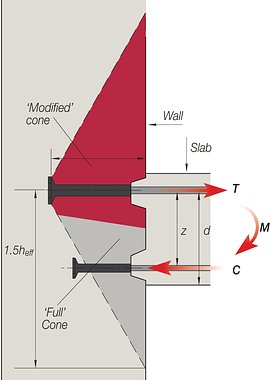

De las pruebas realizadas para determinar la capacidad de arranque (pull out) directa de sus anclajes KSN, Ancon identificó un posible incremento en el rendimiento de los anclajes cuando el elemento de compresión del par de momento yace dentro del cono de arranque.

Un segundo régimen de pruebas verificó un realce en la capacidad del cono de hormigón cuando se modifica la superficie de ruptura por arranque por la presencia de una fuerza de compresión adyacente del hormigón. Los resultados mostraron un realce considerable en algunos casos.

Los datos de carga para los anclajes KSN en las conexiones de losa a pared resistentes a momento se facilitan en el folleto de KSN.

Opciones de anclaje inferior

En la configuración conexión de momento, la tensión en la junta es resistida por el anclaje superior y la compresión por el hormigón. Sin embargo, parte del refuerzo de la parte inferior del tramo necesita estar anclado en la pared de conformidad con la cláusula 9.3.1.2 de BS EN 1992:1-1 (Eurocódigo 2). Este anclaje del refuerzo inferior puede ser provisto utilizando anclajes KSN, un sistema de continuidad del armado Eazistrip de Ancon o una caja acopladora Ancon.
